Kit GODIAG GT105 ECU IMMO Plus Adaptador de Leitura/Escrita de Dados da Caixa de Câmbio GT107 DSG para DQ250, DQ200, VL381, VL300, DQ500, DL501 Compatível com PCMTuner, Kess V2, PCMFlash, KTMBench etc

GODIAG GT105 ECU IMMO Kit Plus GT107 DSG Adaptador de leitura/escritura de dados da caixa de velocidades para DQ250, DQ200, VL381, VL300, DQ500, DL501 Compatível com PCMTuner, Kess V2, PCMFlash, KTMBench etc.

O GODIAG GT107 ECU IMMO Kit é um adaptador de conexão da caixa de velocidades DSG. Os engenheiros de manutenção da caixa de velocidades DSG podem clonar, diagnosticar e reparar o ECU da caixa de velocidades DSG e também podem ler,Escrever e ajustar dados para o ECU da caixa de engrenagens DSG através do PCMFlash e do Kess V2 etc.Este adaptador tem seleção automática e manual para o software PCMFlash. Para leitura e gravação de dados, você pode escolher "Auto", e para diagnóstico você pode escolher "Manual". Para outros softwares kessv2,DQ200, DQ250, DQ500 também pode escolher "Manual".
Além disso, com a energia da bateria do carro, o adaptador pode ler e escrever diretamente os dados da caixa de engrenagens DSG e você pode verificar claramente o status da comunicação durante o processo de leitura e gravação de dados.

Destaques:

1. Leitura/escritura de dados da caixa de velocidades DSG
2Trabalho para DQ250, DQ200, VL381, VL300, DQ500, DL501
3- Compatível comPCMTuner,Kess V2, PCMFlash, KTMBench etc.
4Fácil ligação e resposta rápida

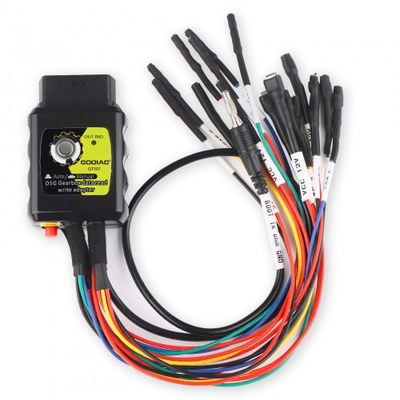

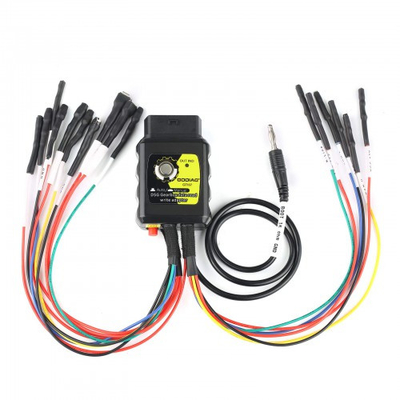

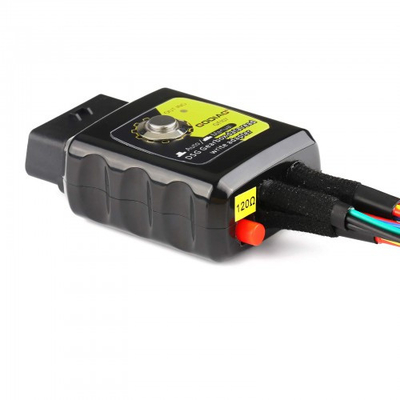

GODIAG GT107 DSG Adaptador de dados da caixa de velocidades

Renault DC0/DC4 Gen2
Honda LUK UDCT
DQ200 (0AM) [WR/CK]
DQ250C (02E) [RD/WR/CK]
DQ250E/F (02E) [WR/CK]
DQ200MQB/G2 (0CW) [WR/CK]
DQ250MQB (0D9) [WR/CK]
VL300/V30 (01J/0AN)
VL381 (0AW) [WR/CK]
DL501/G2 (0B5) [WR/CK]
DQ500 (0BH/0BT) [RD/WR/CK] quando se utiliza uma ligação directa.
DQ200/MQB/G2 Boot (MICRO) [RD/WR/CK]
DQ200/MQB/G2 Boot (EEPROM) [RD/WR]
DQ250E/F/MQB Boot (MICRO) [RD/WR/CK]
DQ250E/F/MQB Boot (EEPROM) [RD/WR]
VL300/V30 BSL (FLASH) [RD/WR/CK]
VL300/V30 BSL (EEPROM) [RD/WR/CK
VL381 Boot (MICRO) [RD/WR/CK]
VL381 Boot (EEPROM) [RD/WR]
DL501/G2 Boot (MICRO) [RD/WR/CK]
DL501/G2 Boot (EEPROM) [RD/WR]

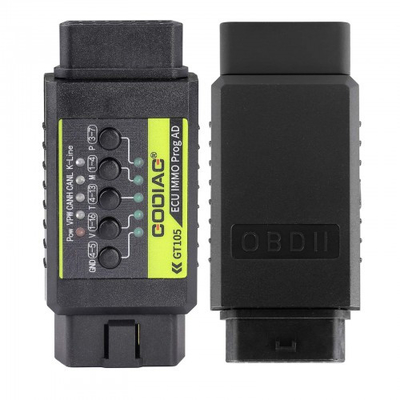

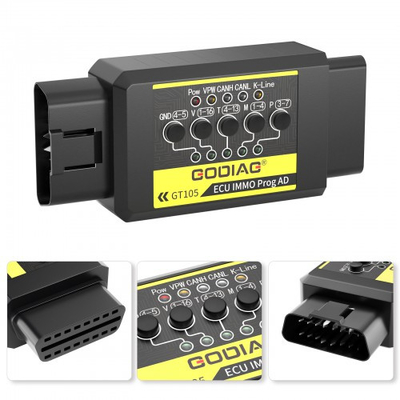

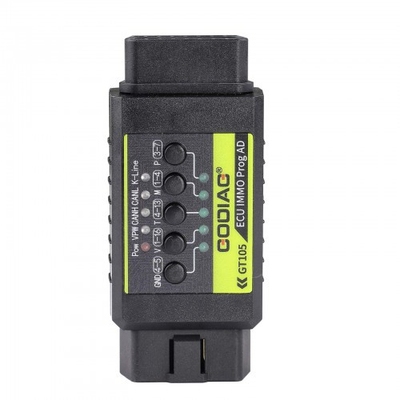

GT105 ECU IMMO Prog Adaptador Características

- Uma linha de ligação ECU de protocolo completo para o ajuste de potência de programação ECU
- OBD2 independente PIN 4 corpo GND, PIN5 sinal GND para programação especial de alguns módulos.
-PIN4 e PIN5 podem ser alternados entre curto-circuito e não-curto-circuito.
- Padrão OBD2 independente PIN4, PIN5.
- O banco feminino de cobre puro suporta a inserção e remoção repetidas e tem uma longa vida útil.
-Clipe de bateria tratado com spray de sal ecológico, com espessura de 0,5 mm.
- O cabo de bateria de carro DC adota um cabo revestido de 2 núcleos de 0,75 mm2, que suporta a interface DC5.5 * 2.5/ DC5.5 * 2.1.
- O conector DC tem um fusível 7A reiniciável.
- Interface de alimentação de corrente contínua, conector de alimentação de laboratório.
- Um puxador universal de boa qualidade.

Diagrama de ligação:

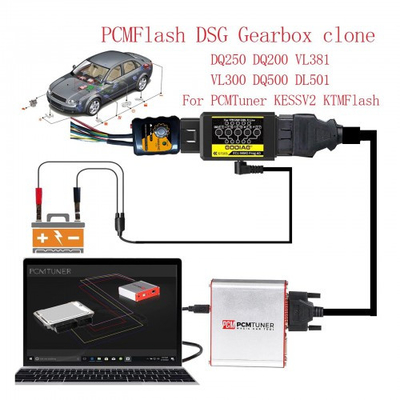

Diagrama de ligação e funcionamento:

Utilizado com o PCMtuner


Operação fácil:
1Conecte o Godiag GT107 à caixa de velocidades ECU DQ250, DQ200, VL381, VL300, DQ500, DL501.
2Conecte o ECU do Godiag IMMO Prog AD e conecte a fonte de alimentação 12V 2A DC.

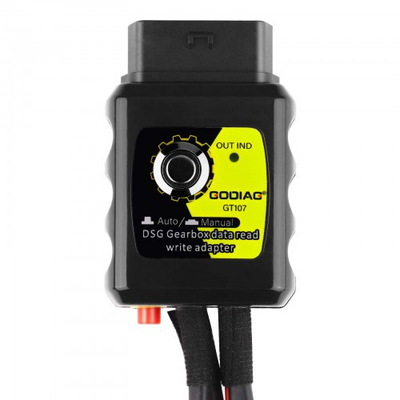

3. O interruptor de ignição analógico GODIAG GT107 está no modo "Auto" se não estiver pressionado e no modo "Manual" se estiver pressionado.Por favor, selecione o modo correspondente no software para leitura de dados)
4Conecte o PCMFlash, o PCMTuner J2534 passa.
5. Conecte o computador para abrir o software e selecione "Auto".

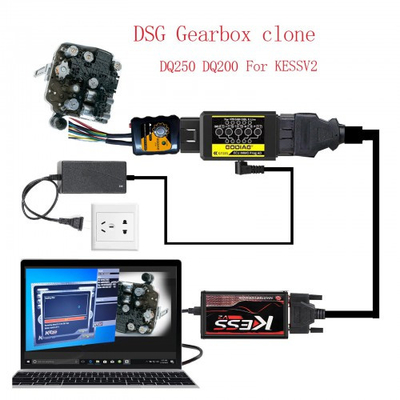

Para utilização com o KESSV DQ200, DQ250, DQ500:

Operação fácil:
1Conecte o Godiag GT107 à caixa de velocidades ECU DQ250, DQ200, DQ500.
2Conecte a bateria do veículo ou a fonte de alimentação de 12 V 3 A.
3. Conecte o dispositivo kessv2, e pressione o interruptor GT107 para fazê-lo no modo de ignição manual.
4Conecte o computador para abrir o software.

Usado no automóvel:

Operação fácil:
1Conecte o Godiag GT107 à caixa de velocidades ECU DQ250, DQ200, VL381, VL300, DQ500, DL501.
2Conecte o ECU Godiag IMMO Prog AD e conecte a bateria do veículo.
3. O interruptor de ignição analógico Godiag GT107 está em modo "Auto" se não for pressionado e está em modo "Manual" se for pressionado para baixo.Por favor, selecione o modo correspondente no software para leitura de dados).
4Conecte o PCMFlash, o PCMTuner J2534 passa.
5. Conecte o computador para abrir o software e selecione

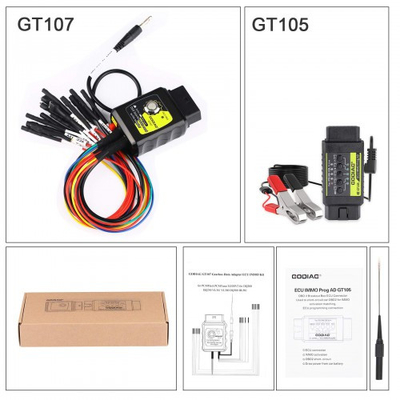

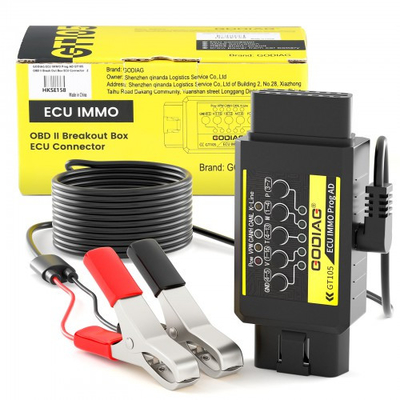

O pacote inclui:

1pc x Godiag ECU IMMO Prog AD
1pc x Adaptador DSG
1pc x cabo de alimentação com pinça de bateria
1pc x sonda
