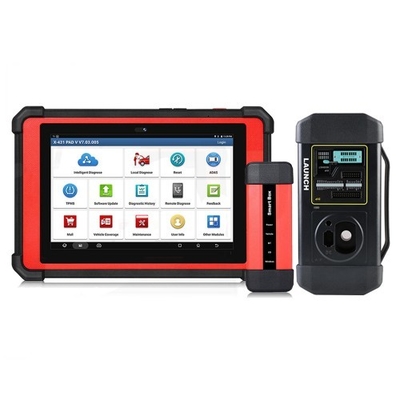

Ferramenta de Diagnóstico Launch X431 PAD V com SmartBox 3.0: Codificação Online Programação Launch GIII X-Prog 3

Lançamento do X431 PAD V 5 ferramenta de diagnóstico automotivo suporte de codificação e programação

Lançamento X431 PAD V 5 Destaques:

1. Versão Global Sem Limitação de IP
2. Atualização Online Gratuita por 1 Ano. Depois de 1 Ano, custará US$ 399/ano
4Função de diagnóstico remoto em tempo real via WiFi
5Apoio ao diagnóstico de veículos comerciais e automóveis de passageiros, apoio J2534, CAN FD, DoIP
6. 8 núcleos CPU 2GHz, 4G RAM, 64G memória, 10,1 polegadas de tela completa, leitura de luz solar (Gorilla Glass) e proteção IP65.
7Funções especiais suportadas: imobilizador/chave, injetor, reset brake bleed, reset TPMS, reset electronic throttle relearn, reset DPF, reset SAS, reset oil, reset brake, reset BMS
8. Multilíngues: Inglês, Italiano, Alemão, Francês, Espanhol, Português, Polonês, Holandês, Grego, Dinamarquês, Finlandês, Sueco, Romeno, Checo, Húngaro, Japonês, Russo, Turco, Árabe, Coreano,Persa e chinesa
9Programação online até o ano 2020: BMW, Mercedes, VW, Audi, Seat, Skoda, Porsche, Nissan, Infiniti, Subaru
10Recebe 1 porcento grátis.Lançamento GIII X-Prog 3para o IMMO e as principais funções de programação.

Aviso:
1Não suportar caminhões pesados de 24 V no momento.
2A Função de Programação Online não pode ser executada nos Estados Unidos e na Espanha.

Descrição:

O Launch X431 PAD V 5 é a mais recente ferramenta de diagnóstico abrangente de carros baseada no sistema Android 7.1.Incluindo a cobertura de grandes modelos de automóveis, funções poderosas, um grande número de funções especiais, e dados de teste precisos.0, X-431 PAD V poderia diagnosticar os veículos de passageiros e pesados (software e adaptadores são opcionais) com um único dongle.Ele também tem o adaptador J2534 para tornar o X-431 PAD V uma das ferramentas de varredura mais poderosas do mercado.O X-431 PAD V também suporta as aplicações do módulo de extensão do LAUNCH para osciloscópios, sensores, endoscópios, multimetros e detecção de baterias, etc.

O seu funcionamento é mais fácil e mais intuitivo, inclui um pacote de marcas de veículos "Full" (mais de 80 marcas), com os mais importantes fabricantes de veículos europeus, asiáticos e americanos,juntamente com todo o potencial do software de diagnóstico LAUNCHO PAD V é compatível com os protocolos de comunicação J2534 e ISO22900 (Pass Thru), desta forma você pode se conectar ao site do fabricante e executar programação entre muitas outras funções.

Quais são as Vantagens do Lançamento X431 PAD V?

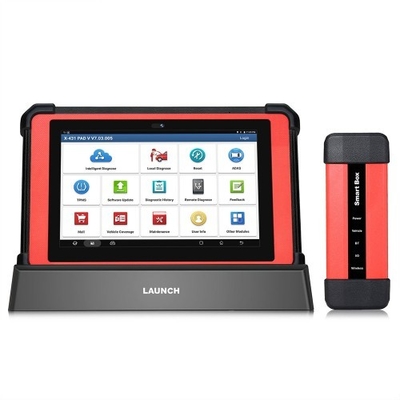

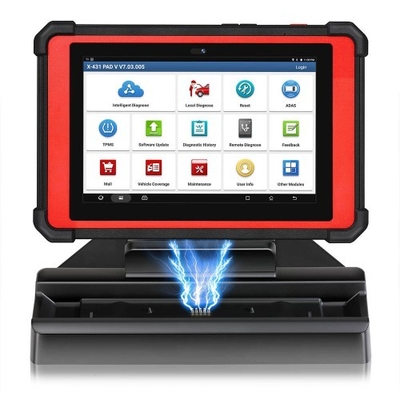

Ele tem uma base de carregamento, câmera frontal / traseira, conectores não-OBD e uma grande tela sensível ao toque de 10,1 polegadas.e inclui um cabo ajustável a 180o na parte traseira com 3 posições para pendurarO PADV é fabricado com grau de proteção IP65, que o protege de salpicaduras, solavancos e poeira.

O PAD V é capaz de diagnosticar veículos de passageiros, veículos comerciais e veículos industriais e é compatível com os protocolos de comunicação DoIP,novas redes CAN FD e J2534 e ISO22900 (Pass Thru) , com este último você pode se conectar ao site do fabricante e fazer programação entre muitas outras funções.Inclui também o SW para veículos com sistema avançado de assistência à condução (ADAS) e é compatível com o acessório de calibração estática X-431 ADAS Pro .

A sua principal diferença com os modelos PRO 1 e 3 é que permite anexar diferentes acessórios opcionais, como um osciloscópio de 4 canais, testador de bateria, endoscópio e simulador de sensores.A sua conectividade à Internet é total para oferecer um número infinito de serviços, tais como o envio de boletins técnicos, telemedicina, informação técnica em linha (Data LAUNCH),Atualizações automáticas e possibilidade de comunicação com outros equipamentos de lançamento para a assistência entre oficinas (comunicação remota de cooperação)Compatível com dispositivos telemáticos GOLO.

Lançamento X431 PAD V 5 Características:

1Sistema personalizado Android 7.1, processador Qualcomm 8-core, tela sensível ao toque de 10,1 polegadas, suporte QC3.0 carregamento rápido.
2. 2.4GHz e 5GHz Wi-Fi de dupla frequência, a taxa de transmissão é mais rápida do que a geração anterior.
3. Câmera: dianteira, 8 Megapixels; traseira, 13 Megapixels, Display I/M Readiness Status
4Tecnologia Wi-Fi de quinta geração, teoricamente, a taxa de transmissão é 4 vezes mais rápida do que a geração anterior
5• ampla cobertura do modelo do veículo, funções de diagnóstico poderosas (diagnóstico inteligente, diagnóstico remoto, leitura DTC, DTC clara, fluxo de dados de leitura, teste de ação), dados de diagnóstico precisos,e abundantes funções especiais;
6- novo projeto industrial, com revestimento de borracha macia nos quatro cantos do produto, para evitar eficazmente colisões; eixo de amortecimento, livre ajuste de quase 180 graus;suportar três modos de pendurar, apoio e normal.

Lançar X431 PAD V 5 Funções:

1Diagnóstico abrangente: Suporte ao diagnóstico rápido completo, completo, de função completa, leitura de DTC, DTC claro, fluxo de dados de leitura, teste de ação, etc.
2. Diagnóstico inteligente: Suporte à identificação inteligente do VIN e consulta de registros de diagnóstico baseados em nuvem, tornando o diagnóstico mais inteligente e eficiente.
3Diagnóstico local: quando o diagnóstico inteligente não estiver disponível num ambiente sem rede, opte pelo diagnóstico tradicional.Selecionar manualmente a marca e o modelo do veículo para realizar a detecção do veículo.
4Diagnóstico remoto: Suporte à comunicação online em tempo real e ao serviço de diagnóstico remoto através de texto, imagem e ficheiro entre dispositivo e dispositivo e entre dispositivo e desktop remoto,com baixa largura de banda da rede e ocupação dos recursos do sistema.
5Função especial: Suporte a um total de 16 funções especiais, incluindo redefinição da lâmpada de serviço, adaptação do acelerador, redefinição do ângulo de direção, redefinição da placa de freio, redefinição da pressão dos pneus, correspondência anti-roubo,Hemorragia abdominal, correspondência de bateria, aprendizagem de engrenagem, codificação de injetor, regeneração de DPF, inicialização de teto solar, correspondência de farol, correspondência de suspensão e correspondência de AT, adaptação EGR.
6. Atualização de software: Suporte a atualização de um clique do sistema operacional, lado do cliente, software e firmware do modelo de carro.
7. Feedback de diagnóstico: para erros de software do modelo e função encontrados durante o uso, por favor, envie o feedback imediatamente.
8Meu relatório: Veja relatório de diagnóstico completo, relatório de diagnóstico remoto e reprodução de fluxo de dados.
9. Configuração do software: Contém o meu conector, gestão de ligação de conector de diagnóstico, ativação do conector, reparação do firmware, etc.
10Módulo alargado: suporte a oscilógrafo, sensor, teste de bateria, endoscópio, impressora Wi-Fi, etc.
11. Leia fluxo de dados: Suporte a vários modos de exibição de fluxo de dados e fluxo de dados padrão definido pelo usuário.
12. Diagnóstico tradicional: Quando o diagnóstico inteligente não estiver disponível num ambiente sem rede, opte pelo diagnóstico tradicional.Selecionar manualmente a marca e o modelo do veículo para realizar a detecção do veículo.

Lançamento X431 PAD V 5 Veículos suportados:

1. Veículos de passageiros suportados:

1- Austrália:AUST Holden, AUST Ford
2Asiático:Toyota/Lexus, Honda/Acura, Mazda, Subaru, Nissan/Infiniti, Mitsubishi, Hyundai, Isuzu, Daihatsu, KIA, Daewoo, Suzuki, Proton, Ta ta, Mahindra, Ssangyong, Perodua, Maruti
3- Europeu:Audi, Mercedes/ Maybach, BMW/ MINI/ Rolls Royce, VW/ Bentley/ Bugatti, Opel/ Vauxhall, Peugeot, Citroen, Volvo, Sprinter, Renault/ Dacia, Fiat/ Romeo/ Abarth/ Lancia, Rover, Landrover, Saab, Seat,Skoda, Smart, Maserati, Ferrari, Arston Martin, Porsche, Jaguar
4EUA:EUA Ford/ Lincoln, GM/ Buick/ Cadillac/ Chevrolet, Chrysler/ Dodge/ Jeep
5- Chinês:Changcheng (Grande Muralha), Geely, Qirui_TY (Ceres), Futian, Changan, Changhe, Haifei.... etc.
7. Outros:EOBD, Demo

Funções especiais suportadas:Immobilizador/ Chave, Injetor, Reset Brake Bleed, Reset TPMS, Electronic Throttle Relearn, Reset DPF, Reset SAS, Reset Oil, Reset Brake, Reset BMS

2. Veículos pesados suportados:

Cobertura do software:
Nissan (Diesel), Mitsubishi (Diesel), Ford Diesel, Kenworth Astra, Benz Heavy Duty, Bosch Diesel, China Heavy Duty, Cummins Heavy Duty, DAF, Delphi Diesel, Denso Diesel, FAW Liberation,Foton Auman, FUSO, Hino, Hyundai Heavy Duty, Isuzu Heavy Duty, Iveco Heavy Duty, JAC Heavy Duty, Mack, MAN, OBD Heavy Duty, Scania, Shangchai Diesel, Volvo Heavy Duty, WP Diesel, Airbus,Caixa de transmissão Allison, Ashok Rejlander, Bendix ABS, Caterpillar Heavy Duty, Chai Heavy Vehicle, Chaoyang Diesel, Máquinas de Construção, CREDO Heavy Vechicle, Detroit Engine, Dongfeng Commercial Vehicle, Dongfeng Yufeng,Motor Doosan, Freightliner Heavy Duty Truck, Software de Diagnóstico de Diesel Completo, Haldex ABS Heavy Duty, Sistema HD_ABS, HD_GoldenDragon, HD_International
HD_Kinglong, HD_Maxxforce, HD_Ta ta, HD_Western_Star, Software de apresentação de caminhões pesados, IRISBUS HD, IRIZAR HD, NEOPLAN HD, Peter HD, Renault HD, SETRA HD, Stannic Bavin, Sterling HD, Sunlong Bus,Sunwin Bus, UD Trucks 2F Nissan Diesel, WABCO ABS, motor Yang Chai

Funções especiais poderosas:Substituição de componentes, teste de compressão do cilindro, teste de corte do injetor, regeneração de DPF, comunicações com ABS e transmissões da Bendix, Wabco e Allison,Função de comunicação à distância entre técnicos.

Módulos opcionais de extensão:

1Osciloscópio e analisador de ignição
2Endoscópio
3Testador de bateria.
4Caixa de visão.
5Caixa de sensores: Tester de sensores e simulador + Multiméter.
6Acessório de calibração estática X-431 ADAS Pro.
7Informações técnicas de lançamento de dados.
8Acessórios opcionais: mobiliário para estabilizadores e diagnósticos MB 90 e MB 80.

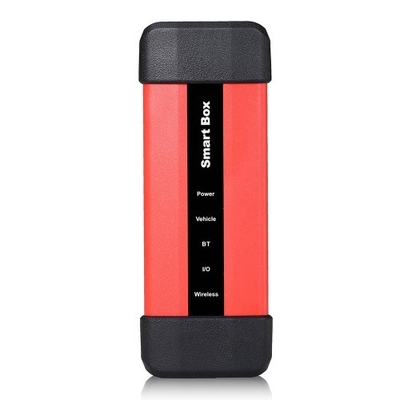

Smartbox 3.0-J2534 Manual de operação

1Conexão do Smartbox3.0

Smartbox 3.0 vem com um cabo USB.
Uma extremidade do Smartbox3.0 está ligada ao cabo USB: uma porta do cabo USB está ligada ao Smartbox3.0; a outra porta está ligada a uma porta USB de um PC; a outra extremidade do Smartbox3.0 está ligada ao autocarro de interface OBD e a outra porta do autocarro está ligada ao conector OBD.


Como instalar o pacote de software e o driver do Launch X431 PAD V 5?

2.1 Etapas de instalação do pacote de software
2.1.1 Etapas de instalação do pacote de software
Atenção: Certifique-se de que o utilizador do PC tem direitos de administrador e que a Smartbox3.0 foi ligada a um PC antes da instalação.
Passo 1: Abra "SmartBox_3.0_Setup.exe", e selecione o caminho de instalação de acordo com as indicações
Passo 2: Clique em "Mudar" para selecionar o caminho de instalação e, em seguida, clique em "Seguir"



Passo 3: Após confirmar o caminho de instalação, clique em "Seguir"



Passo 4: Clique em 'Next' para iniciar a instalação do driver. Recomenda-se ter o dispositivo ligado antes de instalar o driver. O software deve instalar-se por si só.



Passo 5: Clique em "Terminado".


Passo 6: clique novamente em 'Terminado'.


2.1.2 J2534 Visualização de informações do registo (reservada)
Após a instalação do software, as informações de registro correspondentes do LAUNCH sobre o J2534Dll podem ser vistas no registro.como mostrado a seguir:



Insira o registo e encontre as informações de registo da DLL J2534 do LAUNCH de acordo com o seguinte caminho: HKEY_LOCAL_MACHINESOFTWAREPassThruSupport.04.04



Nota: Pode ser devido ao sistema operacional de 64 bits, se você não pode ver as informações de registro.
HKEY_LOCAL_MACHINESOFTWAREWow6432NodePassThruSupport.04.04
A captura de tela é mostrada abaixo:



Como atualizar o lançamento do X431 PAD V 5?

Execute "SmartBox Tool 3.0" na área de trabalho do Windows após instalar "SmartBox_3.0_Setup".

3.1 Função de actualização do firmware
O SmartBox 3.0 pode ser atualizado através do SmartBox Tool 3.0. Selecione "M7 Upgrade" para a atualização de programas inferiores e "A7 Upgrade" para a atualização do sistema. Clique em "Browse" para selecionar o caminho para armazenar arquivos de atualização e clique em "Upgrade".
Nota: Reinicie o software e o SmartBox 3.0 após a conclusão da atualização.

3.2 Função de visualização de registo
Quando necessário, você pode habilitar a função "Write Log File" ou "Window Print Information" para registrar o status de teste do SmartBox 3.0 e do processo.Não habilitar a função se não for necessáriaOs arquivos de log são salvos no diretório raiz do disco C por padrão.
Passo a passo: A informação J2534Log correspondente pode ser gerada selecionando a opção "Escrever ficheiro de registo" após clicar em "Ver registo" no canto superior esquerdo da interface do software, como mostrado abaixo:

Nota: Por favor, reinicie o software de diagnóstico!
Nota: Se a função de impressão de registo estiver habilitada, os ficheiros de registo poderão ser muito grandes, uma vez que as informações são escritas de forma acumulada.como desenvolvimento e depuraçãoEm outros casos, por favor não ative esta opção de função.
O caminho de armazenamento padrão do arquivo de log "J2534Log" gerado é: C:Program FilesSmartBox 3.0SmartBox 3.0Log J2534_LOG.txt, conforme mostrado abaixo:

Observação: Em alguns sistemas de computador, os usuários não têm permissão de gravação para esta pasta de arquivos, resultando na geração de arquivos de log sem sucesso.É necessário modificar as permissões desta pasta (requer privilégios de administrador), como se mostra a seguir:

Clique com o botão direito na pasta "Log", selecione a opção "Atributo" e encontre o atributo "Segurança", selecione o usuário atual, clique em "Editar", selecione o nome de usuário correspondente novamente,e marque todas as opções "Permitir" na coluna de permissões (requer direitos de administrador), e clique em "OK" para voltar.

Lançamento X431 PAD V 5 Parâmetros

SmartBox 3.0 Parâmetros:

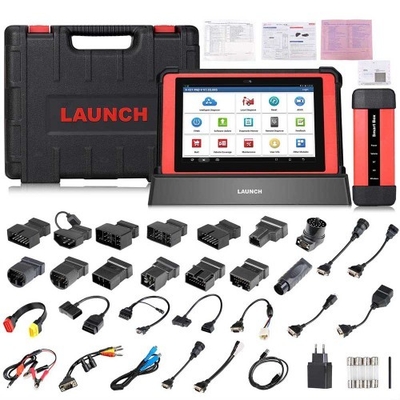

Lançamento X431 PAD V 5 Lista de pacotes

1 x X-431 PAD V unidade principal
1 x X-431 PAD V doca de carga
1 x conector de diagnóstico Smartbox 3.0
1 x cabo Micro USB
1 x cabo de isqueiro de cigarro
Adaptador de alimentação de saída de corrente contínua de 1 x 5 V
1 x cabo de pinças de bateria
1 x cabo de extensão OBD II

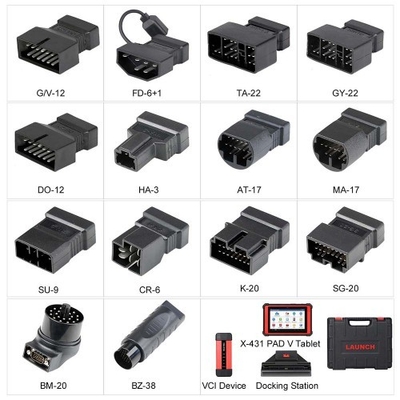

1 x cabo de conversão de conectores não de 16 pinos
1 x Envelope da palavra-passe
1 x conjunto de conectores não de 16 pinos


Lançar a lista de pacotes XPROG-3:

• Unidade principal
• Adaptador de alimentação
• Cabo de diagnóstico principal
• O cabo de aquisição de dados de quarta geração
• A quarta geração de cabo de aquisição de dados EEPROM (sem desmontar o painel)
• Cabo de modo BENCH
• Conversor MCU V1
• Conversor MCU V2
• Cabo MCU com múltiplos fios
• Adaptador de chip EEPROM
• Chave de aquisição analógica de infravermelho Benz
• Cabo MCU com múltiplos fios
• Conversor EEPROM
• Manual do utilizador
