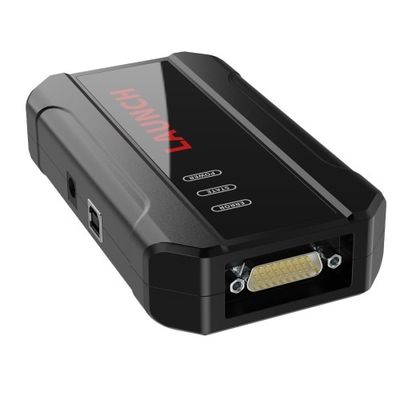

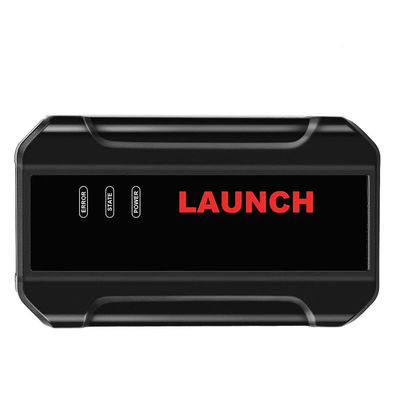

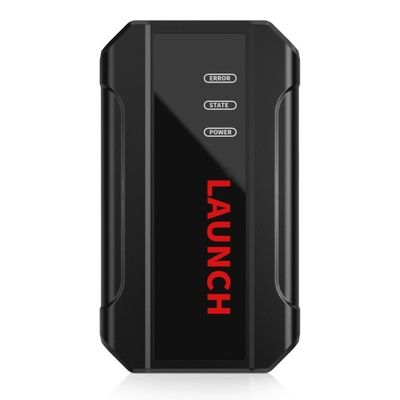

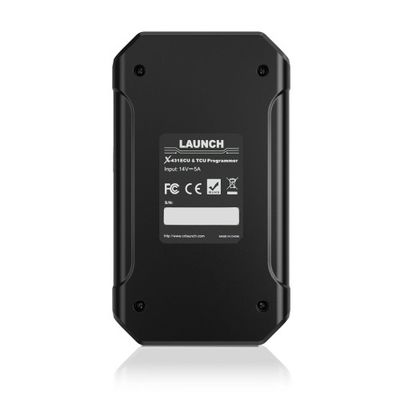

2025 Lançamento X-431 ECU & TCU Programador Dispositivo de clonagem independente Menu 2D para ECU Suporte de leitura/escrita de dados VGS4-0-NAG2 e VAG4-500-NAG2

Link para download do software: https://en.cnlaunch.com/download




Funções do Programador de ECU Launch X431:

1. Leitura e escrita de dados de ECUs rapidamente.
· Suporte a dois métodos para ler informações de ECUs de várias marcas de veículos.
· Suporte para ler a ID do chip e fazer backup dos dados da EEPROM.
· Suporte para fazer backup dos dados FLASH e restaurar os dados da EEPROM/FLASH

2. Suporte ao processamento de dados, desligamento anti-roubo e verificação de arquivos.

Lista de Suporte de ECU Junho de 2023:



Guia de Uso do Programador de ECU TCU X431 Launch e Software para PC:

Primeiramente, conecte o Programador de ECU e TCU X431 ao computador com um cabo. Em seguida, clique para entrar no software. O número de série será reconhecido automaticamente a partir do Programador de ECU e TCU X-431, e o código de ativação precisa ser obtido na barra do envelope do Programador de ECU e TCU X-431.

Clique em [Ativar] para ativar (ative apenas uma vez, não é necessário ativar novamente mais tarde), conforme mostrado na Figura 1. Sem conexão, você não pode acessar o software, conforme mostrado na Figura 2.

I. Leitura e Escrita de Dados da ECU:

1. Obtenha a ECU relacionada.

Método (1): Obtenha o tipo de ECU desejado através de marca > modelo > motor > ECU, por sua vez, conforme mostrado na Figura 3.

Método (2): Consulte a ECU desejada digitando um valor na caixa de pesquisa. As categorias de pesquisa incluem número Bosch e Pesquisar, conforme mostrado na Figura 4. Por exemplo, pesquise o motor MED17.5.25 por Pesquisar, conforme mostrado na Figura 5.

2. Clique em [Diagrama de Conexão Direta] para obter o diagrama de conexão da ECU, conforme mostrado na Figura 6.

3. Conexão:

Conecte a ECU e o PCBOX de acordo com as informações fornecidas no diagrama de conexão. O diagrama de conexão física do MED17 .5 .25 (usando a linha do modo BENCH) é mostrado na Figura 7, e o diagrama de conexão física usando o adaptador da caixa de câmbio é mostrado na Figura 8.

4. Leia a ID do chip, conforme mostrado na Figura 9.


5. Faça backup dos dados da EEPROM e salve-os, conforme mostrado na Figura 10 (a figura mostra a página de salvamento da data lida).


6. Faça backup da data Flash e salve-a, conforme mostrado na Figura 11 (a figura mostra o processo de leitura da data FLASH).


7. Restaure a data EEPROM / FLASH, conforme mostrado na Figura 12 (a figura mostra a página de seleção de arquivos).


II. Processamento de Dados

1. Clique no botão [Processamento de Dados] na página principal, conforme mostrado na Figura 13, e selecione [IMMO Off e Verificação de Arquivo] ([DTC Shield] não é suportado atualmente), conforme mostrado na Figura 14.



2. Verificação de arquivo e IMMO OFF (processo: selecione o arquivo>conecte-se à rede para obter>salvar arquivo), conforme mostrado na Figura 15.

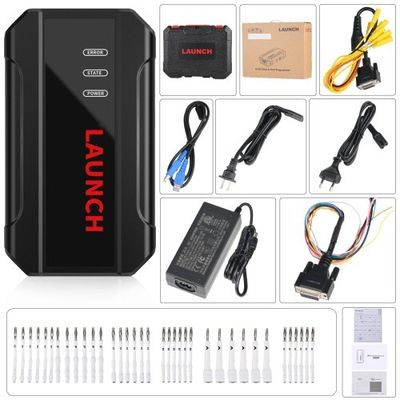

O pacote inclui:


1pc x unidade principal
1pc x cabo USB
1pc x cabo MCU V1
1pc x Cabo Modo Bancada V2.0
6pcs x Adaptadores correspondentes A
6pcs x Adaptadores correspondentes B
6pcs x Adaptadores correspondentes C
6pcs x Adaptadores correspondentes D
6pcs x Adaptadores correspondentes E
6pcs x Adaptadores correspondentes F
1pc x adaptador de energia de comutação
1pc x cabo de alimentação europeu
1pc x manual do usuário
1pc x lista de embalagem
1pc x envelope de senha
1pc x estojo de transporte
