Lançamento X431 O2-2 Scope Box Osciloscópio 4 canais 100MHz USB DC Osciloscópios Automotivos Trabalhar com PRO3S+ V5.0/PAD V/PAD VII

  • LAUNCH X431 O2-2 Scope Box Oscilloscope 4 Channels 100MHz USB DC Automotive Oscilloscopes Work with PRO3S+ V5.0/PAD V/ PAD VII
  • LAUNCH X431 O2-2 Scope Box Oscilloscope 4 Channels 100MHz USB DC Automotive Oscilloscopes Work with PRO3S+ V5.0/PAD V/ PAD VII
  • LAUNCH X431 O2-2 Scope Box Oscilloscope 4 Channels 100MHz USB DC Automotive Oscilloscopes Work with PRO3S+ V5.0/PAD V/ PAD VII
  • LAUNCH X431 O2-2 Scope Box Oscilloscope 4 Channels 100MHz USB DC Automotive Oscilloscopes Work with PRO3S+ V5.0/PAD V/ PAD VII
  • LAUNCH X431 O2-2 Scope Box Oscilloscope 4 Channels 100MHz USB DC Automotive Oscilloscopes Work with PRO3S+ V5.0/PAD V/ PAD VII
  • LAUNCH X431 O2-2 Scope Box Oscilloscope 4 Channels 100MHz USB DC Automotive Oscilloscopes Work with PRO3S+ V5.0/PAD V/ PAD VII
Lugar de origem China
Marca LAUNCH X431 O2-2 Scope Box
Número do modelo Lançamento X431 O2-2 Scope Box
Quantidade de ordem mínima 1
Preço $550
Detalhes da embalagem 44*38*14cm /4,9kg
Tempo de entrega 1 dia de trabalho
Termos de pagamento T/T, Western Union, MoneyGram
Habilidade da fonte 1000

Contacte-me para amostras grátis e vales.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Nome do modelo Lançamento X431 O2-2 Scope Box Origem China Continental
Qualidade Superior Largura de banda 100 MHz
Tempo de elevação ≤3,5ns (típico) Taxa máxima de amostragem 1 Gbps (para quatro canais)
Resistência entrada 1MΩ±1.5%
Destacar

Osciloscópios para automóveis

,

4 canais Osciloscópio de 100 MHz

,

Lançar osciloscópio X431 de 100 MHz
Deixe um recado
Descrição de produto

Descrição do produto

Lançar o O2-2 Scope Box permite ao utilizador capturar uma determinada forma de onda, o que torna o processo 70% mais eficiente em comparação com outros escopes.Possui a capacidade de gravar e reproduzir dados de forma de onda de alta resolução para análise futuraA sua capacidade de inserir nomes e caracteres directamente clicando no teclado virtual simplifica o processo e contribui para 90% de melhoria da eficiência.
Lançamento O2-2 Scope Box para solução de falhas elétricas complexas

Com um novo design e um hardware atualizado, o LAUNCH O2-2 Scopebox é um módulo complementar versátil e fácil de usar que pode detectar falhas de alto nível em vários componentes elétricos,como sensores, atuadores e circuitos. Integrando com as ferramentas de digitalização da série X-431 através da aplicação O2-2,fornece falhas de diagnóstico precisas e conclusivas que permitem que a loja e o técnico ampliem a funcionalidade de sua ferramenta de digitalização.

Integrar com ferramentas de varredura da série X-431 (como X431 PRO ELITE, X431 Throttle, X431 Pad II AE, X431 Torque, X431 Turbo, X431 Pro3S+, X431 PAD V, X431 PAD VII, X431 IMMO Elite,X431 IMMO PLUS) através da aplicação O2-2 para resultados diagnósticos conclusivos.

Destaques:

4 canais
Largura de banda 100 MHz
Configuração automática
Salvar formas de onda com um clique
Medição do cursor
Configurações de parâmetros de forma de onda pré-definidas com um clique
Modo de demonstração
Ajuda em linha
Operações matemáticas de forma de onda
23 medições automáticas

Características:

1. resolução de problemas e diagnóstico de ECU
2A função de ativação de uma tecla permite que os usuários capturem dados de forma de onda de alta resolução para análise futura.
3Uma forma de onda particular que torna o processo 70% mais eficiente em comparação com outros escopos
4Acesso a 23 variantes de medições automáticas que são exibidas numa tela para uma fácil mudança
5Capacidade de inserir nomes e caracteres diretamente clicando no teclado virtual, esta operação simplifica o processo e contribui para 90% de eficiência
6Memória tampão até 50M
7. Use o zoom in/out para rever detalhes precisos
8. Configurações do sistema personalizáveis que podem ser salvas como arquivos de configuração para visualização
9A função de auto-calibração permite a otimização do caminho do sinal do osciloscópio para obter a máxima precisão de medição
10. Magnifica as operações matemáticas de forma de onda, tais como afissão, subtração, multiplicação e função FFT para análise de forma de onda de alto nível
11Testes múltiplos automotivos que incluem circuitos, sensores, atuadores, testes de ignição e muito mais
Interface de usuário multilíngue
12. Transferência de dados USB Sunc para dispositivos externos como laptop, tablet, etc..

Funções:

Suporta testes de projetos pré-definidos de vários veículos
Suporta uma variedade de testes de projetos pré-definidos automotivos, tais como circuitos, sensores, atuadores, testes de ignição, testes de comunicação e testes de combinação,e predefine vários parâmetros e métodos de ligação específicos para cada ensaio.

23 configurações automáticas de medição
23 configurações automáticas de medição são exibidas num ecrã, que é claro de uma só vez e pode ser clicado com um toque leve.eliminando o tédio de virar páginas e pesquisar várias vezes, tornando a medição automática fácil de utilizar e conveniente.

Troca rápida de fonte de gatilho
Suporte a borda, pulso e outros gatilhos. configurações de gatilho simples e intuitiva e métodos de comutação de fonte de gatilho rápido tornam a parte mais difícil da aplicação de osciloscópio extremamente fácil.

Crie rapidamente parâmetros pré-definidos de forma de onda com um clique
Ao testar formas de onda, você pode salvar as configurações existentes na interface atual como parâmetros predefinidos de forma de onda com um clique.você pode carregar diretamente os parâmetros pré-definidos sem configurações repetidas.

Salve rapidamente as formas de onda com um clique
Salve rapidamente a forma de onda atualmente exibida na tela com um clique e salve-a automaticamente no formato especificado..

Operação do cursor conveniente
Ativar os cursores horizontal e vertical com um clique, respectivamente. Cada cursor pode ser arrastado de forma independente, e o rastreamento do cursor também é implementado diretamente através de toques de realce simples,Melhoria da eficiência global em mais de 80%.

Mudanças de suporte do cursor/linha de fase em conformidade
Quando a forma de onda é ampliada, o cursor e a escala de fase podem mudar em conformidade, mantendo o intervalo de medição inalterado.

Suporta toque de 2 pontos, a forma de onda pode ser aumentada ou diminuída verticalmente ou horizontalmente
Arraste horizontalmente ou verticalmente com 2 pontos para ampliar ou diminuir a forma de onda horizontalmente ou verticalmente.

Função de demonstração de apoio
Preconfigure as formas de onda sinusoides para demonstrar funções comuns sem conectar um osciloscópio.

Suporta operações matemáticas de forma de onda
Suporta cálculos de adição, subtração, multiplicação e divisão de duas formas de onda de canal, além da rápida transformação de Fourier.

Comparação pormenorizada entre a caixa de alcance O2-2 e a caixa de alcance O2-1
Modelo O2 a 2 O2-2
Canal 4 4
Largura de banda 100 MHz 100 MHz
Hora de subir. ≤ 3,5 ns (típico) ≤ 3,5 ns
Taxa máxima de amostragem 1Gbps ((para quatro canais) 1 Gbps
Resistência de entrada 1MΩ±1,5% 1MΩ±1,5%
Profundidade de armazenamento 50M 10M
Número de bits de amostragem 8 bits 8 bits
precisão vertical 3% 3%
Dispositivos verticais 5 mV ~ 10 V 5 mV ~ 10 V
Inverter Apoio Apoio
Canal acoplado DC, AC DC, AC
Engrenagem de base de tempo 5n~1s 1ns-1ks
Precisão da base horária 20 ppm 20 ppm
Modo de amostragem Normal Normal
Decodificação CANBus CAN, LIN CAN, LIN
Tipo de gatilho Borda, largura do pulso Borda, largura do pulso
Modo de disparo SEQ normal, automático e único SEQ normal, automático e único
Acoplamento do gatilho DC, rejeição de ruído DC, rejeição de ruído
Matemática FFT de onda dupla FFT de onda dupla
Exibição YT, Zoom, Roll YT, Zoom, Roll
Modo de rolagem 200ms/div~1000s/div 200ms/div~1000s/div
Configuração automática Apoio Apoio
Medição automática 23 23
Cursor Cursor horizontal, Cursor vertical Cursor horizontal, Cursor vertical
Alimentado por Porta USB, porta DC IN Porta USB, porta DC IN
Método de transmissão de dados USB USB
Opções de configuração do veículo Circuitos, sensores, atuadores, ignição Circuitos, sensores, atuadores, ignição
Temperatura de funcionamento 0°C~50°C 0°C~50°C
Faixa de alimentação USB: 5V/1A
DC:12V/24V		 USB: 5V/1A
DC:12V/24V
Compatibilidade Diferentes resoluções de tablets exigem diferentes APPs Um APP pode ser compatível com várias resoluções de tablet
Gestos com vários toques - Não, não. Suporta toque de 2 pontos, a forma de onda pode ser aumentada ou diminuída verticalmente ou horizontalmente
Configuração do veículo - Não, não. Cada projeto de teste pode suportar documentação de ajuda online (a documentação de ajuda será compilada de acordo com as necessidades posteriormente)
Atualização do firmware Atualização manual Suporte para atualização online
Trigger A observação da forma de onda não pode ser ampliada durante a espera normal do gatilho. Pode ser utilizado normalmente durante a espera normal do gatilho.
Função demo - Não, não. - Sim, sim.
Ecrã dividido - Não, não. - Sim, sim.
Taxa de amostragem Canal único 1G/s, mais de 2 canais apenas 250M/s Canal único 1G/s, 2 canais 500M/s, canais múltiplos 250M/s
Horário de início 2-3S cerca de 16s
Consumo de energia cerca de 6W cerca de 7,5 W

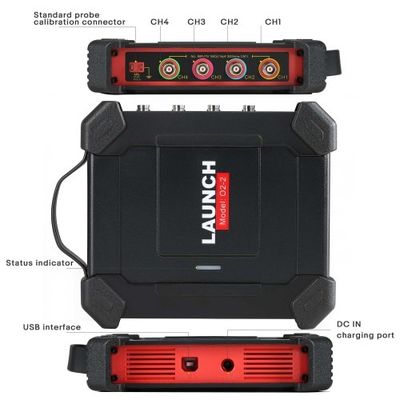

Como ligar os cabos?

Os diferentes cenários de aplicação exigem métodos de ligação diferentes (independentemente do cenário de aplicação, são necessárias as seguintes ligações):

Primeiro, ligar a caixa do osciloscópio através do cabo de alimentação de duplo clipe: conectar uma extremidade do cabo de alimentação de duplo clipe à interface de alimentação da caixa do osciloscópio,e a outra extremidade para a bateria do veículo para extrair energia (vermelho está ligado ao pólo positivo, o preto está ligado ao polo negativo).

Nota: * Os tablets da série PADVII suportam alimentação por USB.

2Conecte o terminal Tipo B do cabo USB à interface Tipo B do osciloscópio e conecte a outra extremidade à interface USB do dispositivo de diagnóstico.

Especificações:
Canais 4
Largura de banda 100 MHz
Tempo de ascensão 3.5ns (típico)
Precisão ± 3%
Impedância de entrada 1M ± 1,5%
Tipo de entrada Conector BNC de ponta única
Acoplamento de entrada DC, AC
Protecção contra sobrecarga ±200V em entrada única
Intervalos de base de tempo 1s~1s (1 canal)
  1ns~1ks (2 canais)
  1ns~1ks (4 canais)
Resolução vertical 8 bits
Memória tampão 10M (para 4 canais)
Interface de alimentação Porta USB, porta DC IN
Intercâmbio de dados USB
Modo de desencadeamento SEQ normal, automático e único
Ativadores avançados Borda, largura do pulso

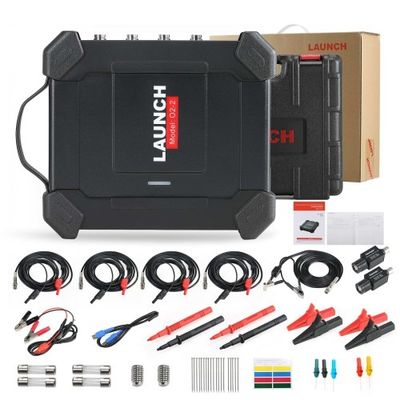

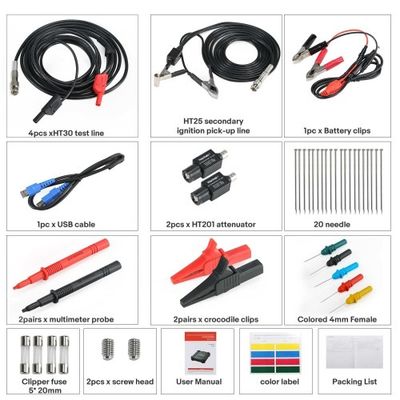

Lista de embalagens:

1pc x Unidade principal de lançamento O2-2
1pc x cabo de ensaio de interface BNC a 4 mm
1pc x cabo de recolha de ignição secundária
1pc x cabo USB
1pc x 20:1 atenuador
1pc x sonda multimétrica
1pc x grampos de bateria
1pc x conjunto de sondas de perfuração
2 pcs x grampos de crocodilo
1pc x cabo de extensão de ignição independente
1pc x sonda de ignição independente COP
