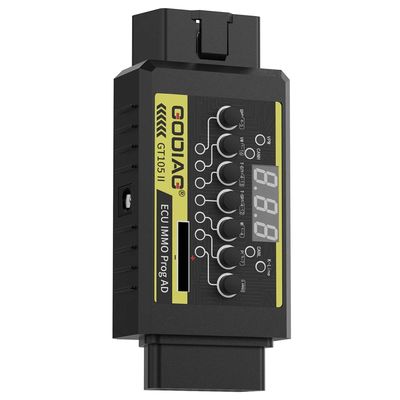

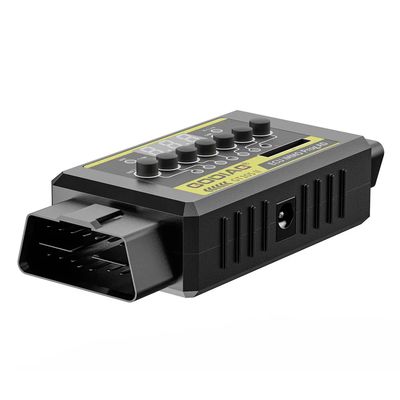

GODIAG GT105 II ECU IMMO Prog AD Break Out Box Conector ECU GT105 II com Função de Alerta de Tensão

GODIAG GT105 II ECU IMMO Prog AD OBD2 Break Out Box Conector ECU

GODIAG GT105 II é a versão atualizada do GODIAG GT105.

Recém-adicionadas 5 novas funções: exibição da tensão do veículo, teste da bateria CR2032 do controle remoto do carro, aviso de alarme de tensão da bateria do carro (inferior a 11V), para correspondência do ângulo de direção TOYOTA, para ativação auxiliar IMMO da chave Lamborghini ID48.

GODIAG ECU IMMO Prog AD GT105 II é usado para curto-circuitar OBD2 no carro para correspondência de ativação IMMO, conexão de diagnóstico e programação da ECU e extrair energia da bateria do veículo para manutenção do veículo no local ao ar livre. Comparado com o GT105, ele adicionou 5 novas funções: exibição da tensão do veículo, teste da bateria CR2032 do controle remoto do carro, aviso de alarme de tensão da bateria do carro (inferior a 11V), para correspondência do ângulo de direção TOYOTA, para ativação auxiliar IMMO da chave Lamborghini ID48.

O produto é equipado com indicadores de comunicação de sinal PWM+(PIN2), CANH(PIN6), CANL(PIN14), K-line(PIN7). Quando houver comunicação de dados, o indicador de protocolo correspondente piscará, portanto, o status da comunicação pode ser julgado e você também pode determinar se o dispositivo de programação de diagnóstico é capaz de se comunicar.

O produto é adequado para trabalho ao ar livre, retirando energia da bateria do carro e convertendo-a em uma fonte de alimentação DC12V para carregamento de 12V, energia de programação ou fonte de alimentação independente para equipamentos de diagnóstico.

O dispositivo fornece GND do corpo PIN4 independente OBD2, GND do sinal PIN5, o que é conveniente para alguns módulos serem usados para programação especial. Além disso, com o cabo de programação da ECU de protocolo completo OBD2, os usuários também podem conectar a ECU no estúdio para ajustar a energia de programação da ECU. O dispositivo possui indicadores de comunicação de sinal PWM+(PIN2), CANH(PIN6), CANL(PIN14), K-line(PIN7). Quando houver comunicação de dados, o indicador de protocolo correspondente piscará. Os usuários podem julgar o status da comunicação e também podem julgar se o dispositivo de programação de diagnóstico pode se comunicar.

Destaques do produto:

Uma linha de conexão ECU de protocolo completo para ajuste de energia de programação da ECU

GND do corpo PIN 4 independente OBD2, GND do sinal PIN5 para programação especial de alguns módulos.

PIN4 e PIN5 podem ser alternados entre curto-circuito e não curto-circuito.

PIN4 e PIN5 independentes OBD2 padrão.

O assento fêmea de cobre puro suporta inserção e remoção repetidas e tem uma longa vida útil.

Clipe de bateria tratado com spray de sal ecologicamente correto, com uma espessura de 0,5 mm.

O cabo da bateria do carro DC adota cabo blindado de 2 núcleos de 0,75 mm², que suporta interface DC5.5*2.5/ DC5.5*2.1.

O conector DC possui um fusível reajustável de 7A.

Interface de alimentação DC, conector de alimentação de laboratório dedicado.

Funções do produto:

Exibição da tensão do veículo

Teste da bateria CR2032 do controle remoto do carro

Aviso de alarme de tensão da bateria do carro (inferior a 11V)

Para correspondência do ângulo de direção TOYOTA

Ativação auxiliar IMMO da chave Lamborghini ID48

Função de adaptador de energia IMMO AD. Após 2016, para Ford todas as chaves inteligentes perdidas, GT105 II coopera com equipamentos VVDI (OBDSTAR, AUTEL,) e outros equipamentos de correspondência antifurto para programar as chaves.

Todas as chaves do carro perdidas correspondentes---acordar o medidor ou acordar a ECU antifurto. (Suporte VAG 4ª e 5ª geração antifurto, para sincronização da ECU Toyota, correspondência auxiliar Mitsubishi com todas as chaves perdidas ou configuração de chave de controle remoto com todas as chaves perdidas, carro Porsche Cayenne antigo para aprendizado de chave IMMO.)

As luzes indicadoras VPW, CANH, CANL, K-Line podem julgar o status da comunicação entre o veículo e o dispositivo de programação de diagnóstico. (Se o produto for usado para conectar o dispositivo, o usuário pode simplesmente julgar se a programação de diagnóstico é normal ou não, dependendo se o dispositivo pode enviar comunicação.)

Manutenção no local

O cabo adaptador de energia GT105 II obtém energia de 12V da bateria do carro. (Para equipamentos de programação como Xhorse Key Tool Plus Pad, VVDI Prog, CGDI Prog, IM608, etc., ele fornece fonte de alimentação de 12V quando eles precisam de energia ao ar livre, para ler os dados da BMW BENZ IMMO ECU ou outras ECUs de carro e, finalmente, realizar a manutenção no local de veículos com defeito ao ar livre. )

Fornecer fonte de alimentação de 12V para o cortador de chaves (12V).

Linha de programação da ECU de protocolo completo OBD2 padrão. (Com MPPS, FGTech, Kess v2, etc., para leitura e gravação de dados da ECU, clonagem da ECU, ajuste da ECU, etc.) (Observação: a linha de programação da ECU de protocolo completo OBD2 é comprada separadamente)

Ferramenta de substituição da bateria OBD

Realize a fonte de alimentação ininterrupta durante a substituição da bateria, para que possa evitar a perda de dados, falha da chave ou re-correspondência causada pela interrupção da energia durante a substituição da bateria.

Com o GT105 II, você pode desfrutar das funções listadas abaixo durante a substituição da bateria:

1. O relógio não muda. 2. O alto-falante não está bloqueado. 3. IMMO não está bloqueado.

4. A porta de vidro não está definida. 5. O acelerador não está definido. 6. A luz de advertência está apagada. 7. Nenhum código de falha.

Comparação de produtos de GT105 e GT105 II

Significado da luz indicadora:

1. Personalizado pela fábrica 2. Fio SJE1850 3. Personalizado pela fábrica 4. Aterramento de energia 5. Aterramento do sinal 6. SAEJ2284alto 7. Fio ISO9141-2&iso, DIS4230-4K 8. Personalizado pela fábrica

9. Personalizado pela fábrica 10. Fio SJE1850 (barramento) 11. Personalizado pela fábrica 12. Personalizado pela fábrica 13. Personalizado pela fábrica 14. SAEJ2284baixo 15. Fio ISO9141-2 e ISO/DIS 4230-4L 16. Positivo da bateria do carro

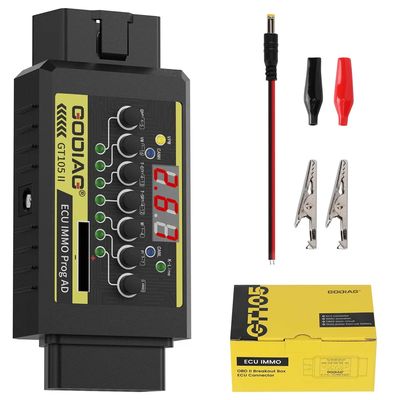

O pacote inclui:



1pc x host GT105 II

1pc x cabo de alimentação com clipe de bateria

3pcs x resistência elétrica
