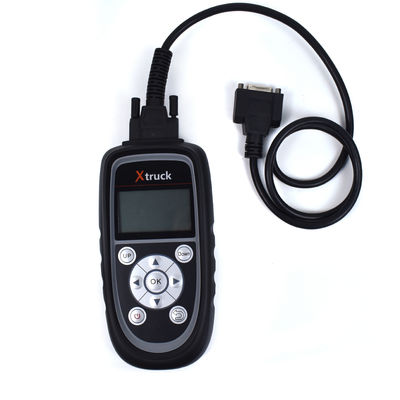

Xtruck Y005 Ferramenta de ensaio do sensor de óxido de nitrogénio do motor diesel

Escanhador de diagnóstico CAN para camiões pesados

DescriçãoRuptura:
O detector de NOx do Xtruck Y005 foi concebido para ajudar os engenheiros de manutenção de veículos a determinar de forma fácil e rápida o problema do autocarro ou módulo CAN.
Com o detector de NOx do Xtruck Y005, você pode encontrar problemas de defeito de circuito CAN ou se o módulo de NOx está danificado mais rapidamente.

PrincipalFunção:

1. Detetar rapidamente se há um problema com a linha ou módulo CANbus
2Detetar rapidamente se o módulo de óxido de nitrogénio está danificado
3. Ajudar rapidamente o pessoal de manutenção a determinar o problema

Lista dos modelos testados:

Atualização do software:Atualização online e gratuita

Garantia:Garantia de 1 ano, Serviços pós-venda de vida

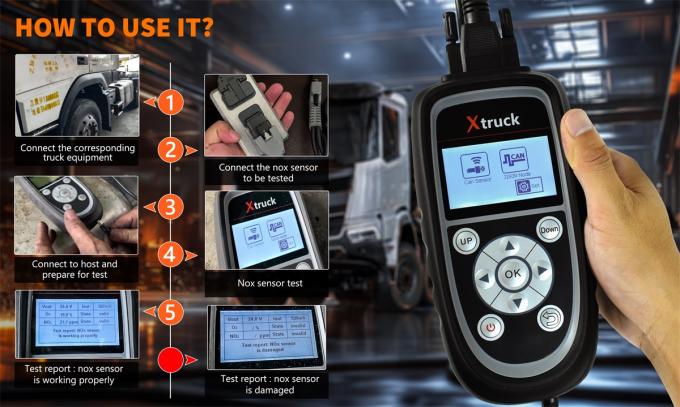

Como usá-lo?

1- Não.Uma extremidade da linha de ensaio principal está ligada ao dispositivo e a outra extremidade está ligada ao sensor de nitrogénio e oxigénio.
2- aquecimento dos sensores de azoto e oxigénio
3. Conecte o sensor de nitrogênio e oxigênio, e clique no sensor de NOx teste, escolha 24V ou 12V NOx sensor teste
4. Selecione o modelo correspondente
5. Quando a ligação estiver completa, clique no botão "Go" e, em seguida, introduzir o teste do sensor de nitrogénio e oxigénio.A concentração de nitrogénio e oxigénio e a concentração de oxigénio serão exibidasSe o sensor de azoto e oxigénio estiver danificado, a máquina comunicará o código de falha correspondente.

Instrumento de operaçãoAção:

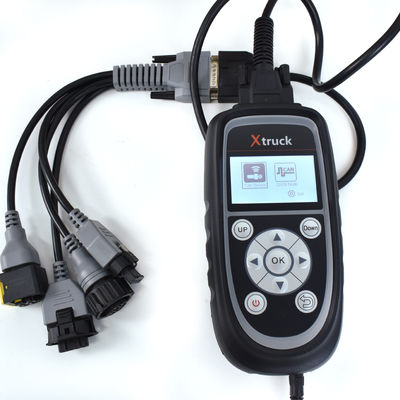

1"Método de ligação entre a linha de ensaio principal e o dispositivo, tal como mostrado à direita

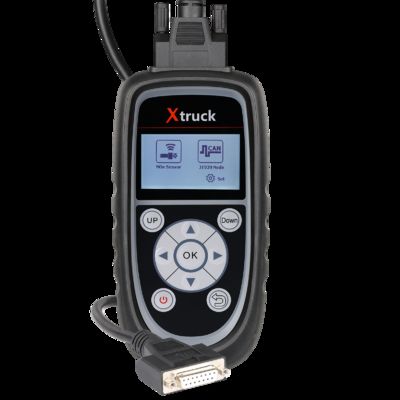

2Pressione a energia durante 3 segundos para entrar no menu, como mostrado à direita

1) Busca de nó CAN-bus
Esta função pode ajudar a encontrar o nó perdido através da interface OBD que pode encontrar dispositivono autocarro CAN.
Primeiro passo:Uma extremidade da linha de ensaio principal está ligada ao dispositivo e a outraA porta OBD de detecção do veículo.
Passo 2:Se o arnês de fiação estiver conectado corretamente, clique no nó CAN do dispositivo para pesquisar automaticamente
Espere alguns segundos, e o dispositivo irá procurar automaticamente o módulo CAN livre de falhas do veículo

2) Teste de sensores de azoto e oxigénio
Passo 1: Uma extremidade da linha de ensaio principal é ligada ao dispositivo e a outra extremidade ao sensor de azoto e oxigénio.
Passo 2:Aquecimento dos sensores de azoto e oxigénio
Nota: O sensor de nitrogénio e oxigénio precisa ser aquecido para medir com precisão a concentração de nitrogénio e oxigénio e a concentração de oxigénio.ou usar a energia da bateria de 24VSe não forem seguidas as medidas normais, pode causar danos ao dispositivo e aos veículos e a empresa não assume qualquer responsabilidade legal.
Passo 3:Ligue o sensor de nitrogénio e oxigénio e clique no "Teste do sensor de NOx", escolha "Teste do sensor de NOx de 24 V" ou "Teste do sensor de NOx de 12 V".
Nota:Confirme que a fonte de alimentação do sensor de nitrogénio e oxigénio é de 24V/12V, a seleção errada danificará o sensor de nitrogénio e oxigénio.
Passo 4: Selecionar o modelo correspondente
Método 1: Selecionar “teste de identificação automática”, a máquina identificará automaticamente o modelo de acordo com o sensor de azoto e oxigénio.(Estes dados constituem apenas uma referência para o pessoal de manutenção, não como único critério de manutenção.)
Método 2: Selecionar o teste de identificação manual e selecionar manualmente o programa de ensaio correspondente de acordo com os diferentes tipos de sensores de azoto e oxigénio
Se a linha CAN não estiver correctamente ligada ou houver um problema com o sensor de azoto e oxigénio, o sinal CAN não pode ser encontrado.
Passo 5:
Quando a ligação estiver completa, clique no botão Go e, em seguida, introduzir o teste do sensor de azoto e oxigénio.A concentração de nitrogénio e oxigénio e a concentração de oxigénio serão exibidasSe o sensor de azoto e oxigénio estiver danificado, a máquina comunicará o código de falha correspondente.

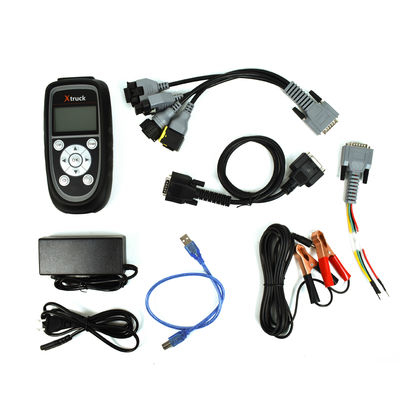

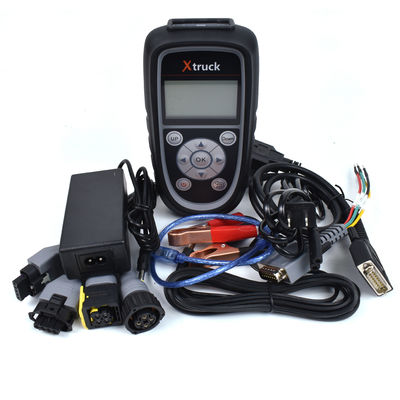

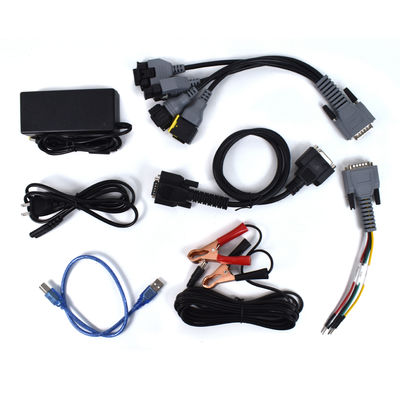

Inclui:

1pc x Xtruck Y005 Unidade principal
1pc x adaptador de alimentação

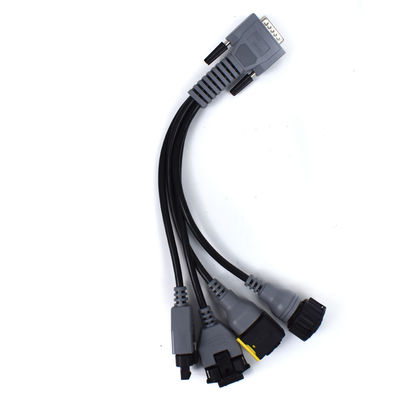

1pc x Quatro em uma linha de teste de nitrogênio e oxigênio

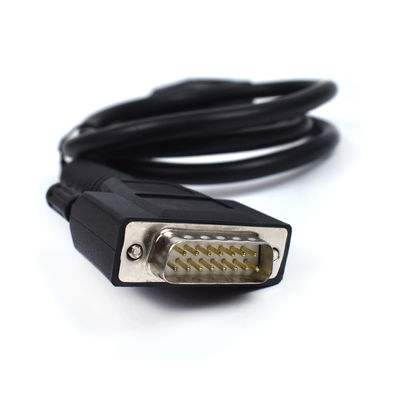

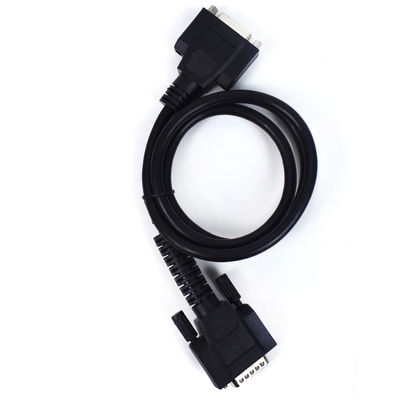

1pc x DB15 Linha de teste principal
1pc x Linha de atualização do dispositivo
1pc x Linha de isqueiro de cigarro (homem/mulher)
