Scanner de diagnóstico CAN automático Xtruck Y005Testador de sensor NOx para caminhão Suporte Multi-idioma

Descrição:Descrição:
O detector de sensor NOx Xtruck Y005 foi projetado para ajudar os engenheiros de manutenção de veículos a determinar de forma fácil e rápida o problema do barramento CAN ou do módulo.
Com o detector de sensor NOx Xtruck Y005, você pode encontrar problemas de defeito no circuito CAN ou se o módulo NOx está danificado mais rapidamente.

Função Principal:1. Detectar rapidamente se há um problema com a linha ou módulo CANbus

2. Detectar rapidamente se o módulo de óxido de nitrogênio está danificado
3. Ajudar rapidamente a equipe de manutenção a determinar o problema
Lista de modelos testados:

Atualização de Software:

Atualização Online e GratuitaGarantia:

Garantia de 1 ano, Serviços pós-venda vitalíciosComo usá-lo?

1. U

ma extremidade da linha de teste principal é conectada ao dispositivo, e a outra extremidade é conectada ao sensor de nitrogênio e oxigênio.2. Aquecimento do sensor de nitrogênio e oxigênio
3. Conecte o sensor de nitrogênio e oxigênio e clique no teste do sensor NOx, escolha o teste do sensor NOx de 24V ou 12V
4. Selecione o modelo correspondente
5. Quando a conexão estiver completa, clique no botão “Go” e, em seguida, entre no teste do sensor de nitrogênio e oxigênio. Após 300 segundos, a concentração de nitrogênio e oxigênio e a concentração de oxigênio serão exibidas. Se o sensor de nitrogênio e oxigênio estiver danificado, a máquina relatará o código de falha correspondente.
Instrução de Operação:

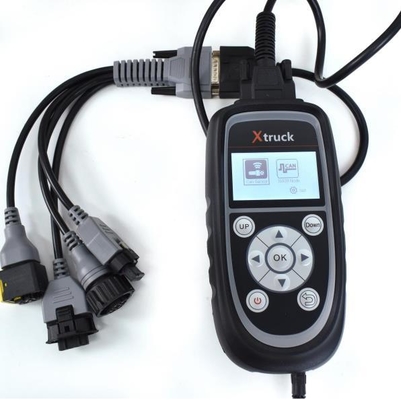

1, Método de conexão entre a linha de teste principal e o dispositivo, conforme mostrado à direita2, Pressione o botão liga/desliga por 3 segundos para entrar no menu, conforme mostrado à direita
1) Pesquisa de Nó CAN-bus
Esta função pode ajudar a encontrar o nó perdido através da interface OBD, que pode encontrar o dispositivo

no barramento CAN.
Passo 1:Uma extremidade da linha de teste principal é conectada ao dispositivo, e a outra extremidade é conectada a
a porta de detecção do veículo OBD.Passo 2:Se o chicote de fios estiver conectado corretamente, clique no nó CAN do dispositivo para pesquisar automaticamente
Observação: O próprio sensor de nitrogênio e oxigênio precisa ser aquecido para medir com precisão a concentração de nitrogênio e oxigênio e a concentração de oxigênio. Ele precisa de uma fonte de alimentação externa de 24V ou use a energia da bateria de 24V. Se não seguir as etapas padrão, pode causar danos ao dispositivo e aos veículos, e a empresa não assume qualquer responsabilidade legal.2) Testador de Sensor de Nitrogênio e Oxigênio
Passo 1: Uma extremidade da linha de teste principal é conectada ao dispositivo, e a outra extremidade é conectada ao sensor de nitrogênio e oxigênio

Passo 2:
Aquecimento do sensor de nitrogênio e oxigênio
Observação: O próprio sensor de nitrogênio e oxigênio precisa ser aquecido para medir com precisão a concentração de nitrogênio e oxigênio e a concentração de oxigênio. Ele precisa de uma fonte de alimentação externa de 24V ou use a energia da bateria de 24V. Se não seguir as etapas padrão, pode causar danos ao dispositivo e aos veículos, e a empresa não assume qualquer responsabilidade legal.Passo 3:
Conecte o sensor de nitrogênio e oxigênio e clique no teste do sensor NOx, escolha o teste do sensor NOx de 24V ou 12V.
Observação: Confirme se a fonte de alimentação do sensor de nitrogênio e oxigênio é 24V/12V, a seleção errada danificará o sensor de nitrogênio e oxigênio.Passo 4: Selecione o modelo correspondente
Método 1: Selecione “teste de identificação automática”, a máquina identificará automaticamente o modelo de acordo com o sensor de nitrogênio e oxigênio. (Esses dados fornecem apenas referência para a equipe de manutenção, não como o único critério para manutenção.)
Método 2: Selecione “teste de identificação manual” e selecione manualmente o programa de teste correspondente de acordo com os diferentes tipos de sensores de nitrogênio e oxigênio
Se a linha CAN não estiver conectada corretamente ou houver um problema com o sensor de nitrogênio e oxigênio, o sinal CAN não poderá ser encontrado.
Passo 5:
Quando a conexão estiver completa, clique no botão Go e, em seguida, entre no teste do sensor de nitrogênio e oxigênio. Após 300 segundos, a concentração de nitrogênio e oxigênio e a concentração de oxigênio serão exibidas. Se o sensor de nitrogênio e oxigênio estiver danificado, a máquina relatará o código de falha correspondente.

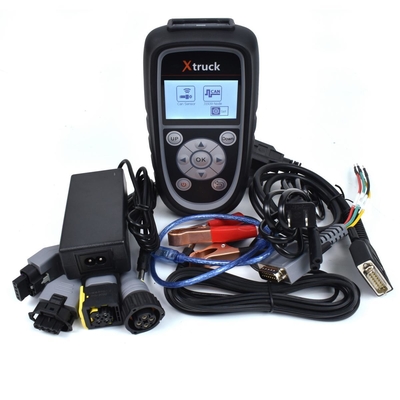

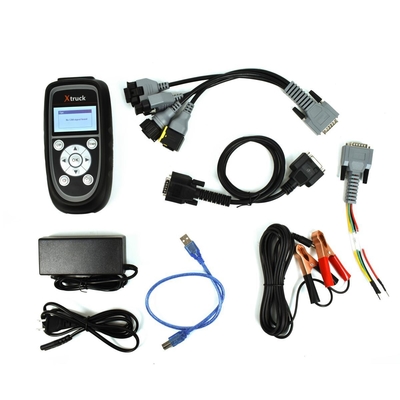

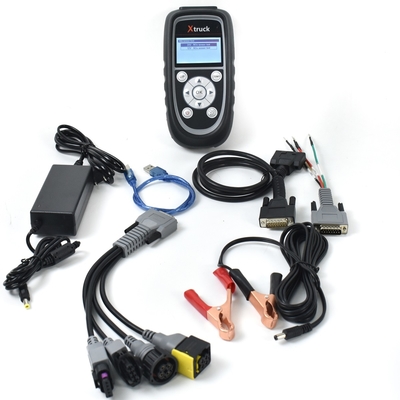

O pacote inclui:
1pc x Unidade principal Xtruck Y005


1pc x Adaptador de energia

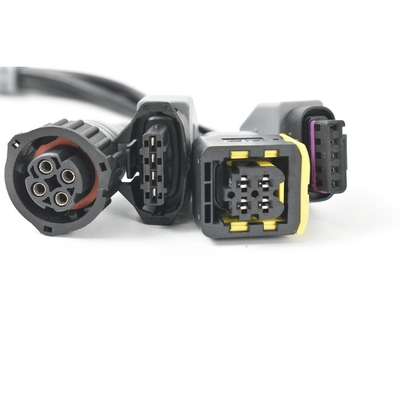

1pc x Linha de teste de nitrogênio e oxigênio quatro em um
1pc x Linha de teste principal DB15
1pc x Linha de atualização do dispositivo
1pc x Linha de isqueiro (macho e fêmea)
