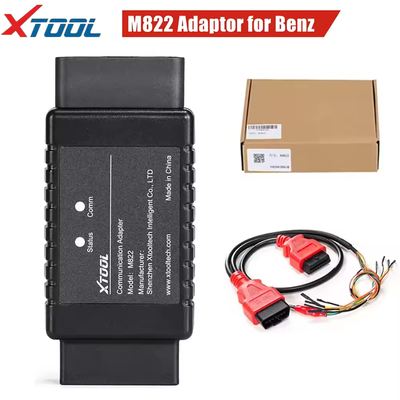

XTOOL M822 M821 Adaptador Para Benz Todas as Chaves Perdidas Para Toyota 8A Chave de Programação Precisa de Trabalho Com KC501 Programador Para PAD3 X100MAX

XTOOL M822 Adaptador chave Programador Para Toyota 8A / Mercedes-Benz Todas as Chaves Perdido Trabalho Com XTOOL X100 PAD3 X100 MAX IK618 IP616 IP819 IP819TP. Com M822 TOYOTA Adaptador,você pode economizar até 65% do tempo de cálculo no processo, ou poupa-lo de conectar o emulador de chaves para dentro e para fora por centenas de vezes.

• Para o Toyota 8A, todas as chaves de lâmina perdidas.
• 2014-2019 Para TOYOTA 4A/8A Programação de chave inteligente
• Sem código de ponto
• Adicionar chave/Todas as chaves perdidas
• Não são necessárias chaves especiais.

XTOOL X100 PAD3, X100 PAD3 SE, X100 MAX, D8, D8BT, D9, D9PRO, A80, A80PRO, A80PRO MASTER, IP616, IP819, IP819TP, IK618

• XTOOL Tablet (Tome X100PAD Elite como exemplo XTOOL X100 PAD3, X100 PAD3 SE, X100 MAX, D8, D8BT, D9, D9PRO, A80, A80PRO, A80PRO MASTER, IP616, IP819, IP819TP, IK618)
• Cabo principal e conector OBD2-16
• M822 Adaptador de comunicação
• Toyota 8A Arnês de Fios Especializado
• Programador chave KC100
• Emulador de Chave Toyota KS-1
• Conexão de rede

• 2014 a 2019
• Para Toyota Levin
• Para a Corolla
• Para o RAV4
• Para o Prado
• Para Land Cruiser
• Para o Camry
• Para o Highlander
• Para Reiz
• Para Siena
• Para Hiace
• Para o Hilux
• Para Crown Kluger
• Para Aygo com caixa IMMO F3-F4-K6-S6

Nota: Este não é compatível com modelos americanos com teclas de lâmina de chip.Por favor, utilize a função Reset IMMO suportada no X100PAD2/X100PAD3/X100PAD3 SE/X100MAX /IK618/D8/D8BT/IP616/IP819/IP819TP/A80/A80 PRO/A80 PRO MASTER/PS90/D9/D9 PRO.

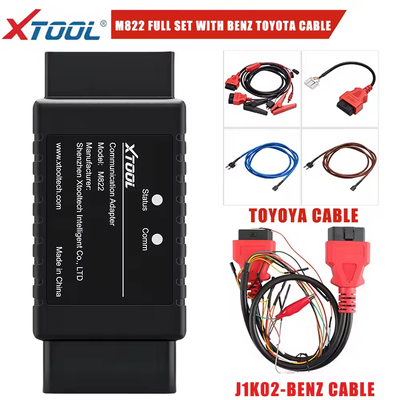

M822+J1K02 Benz Cable For Mercedes-Benz All Keys Lost Communication Adapter é usado para finalizar e otimizar toda a programação de chave perdida para vários módulos Mercedes-Benz.

Nota: O adaptador M822 deve ser usado com dispositivos avançados de programação de chaves XTOOL, por exemplo: X100 Pad3/X100 Max e KC501 Key Programmer.

• 1. Porta OBD-16: Utilizada para ligar ao cabo de comunicação J1Z02_ para BENZ ou para ligar aos módulos EIS/EZS através de cabos DuPont.

  * Atenção: não se conecte diretamente à porta OBD do carro.

• 2. Luz de estado: mostra o estado de alimentação do adaptador. Quando as luzes vermelhas estão ligadas, indica que a energia está ligada.

• 3. Comm Light: mostra o estado de comunicação do adaptador. Quando as luzes azuis estão ligadas, indica que o adaptador está se comunicando com o tablet.

• 4. Porta DB15: Usada para ligar ao cabo principal dos tablets XTOOL.

  *Nota: Antes de ligar ao adaptador M822, desligar o conector OBD2-16 do cabo principal.

• 1Conecte o KC100/KC501 ao dispositivo via USB e prepare um KS-1
• 2Conecte o dispositivo (ou caixa VCI) ao adaptador M822 utilizando o cabo principal.
• 3Conecte o cabo Toyota ao carro usando a porta OBD.
• 4Retire o clipe da bateria do carro e use o clipe para ligar o cabo à bateria.
• 5Tire o fusível da caixa e conecte o cabo.
• 6Encontre a porta masculina de 12 V DC do cabo Toyota e conecte-a à porta feminina de 12 V DC do cabo principal.

Nota:Para diferentes modelos, o método de ligação pode não ser o mesmo.Por vezes é necessário um cabo de extensão e o fusível pode ser diferente.Por favor, verifique os comprimidos XTOOL para obter um diagrama de fiação pormenorizado ao ligar ao veículo e à caixa de fusíveis.

• 1Conecte o KC100/KC501 ao dispositivo via USB e prepare um KS-1
• 2Conecte o imobilizador ao cabo do banco da Toyota.
• 3Conecte o cabo principal e o cabo do banco Toyota através do adaptador M822.
• 4Conecte o adaptador de 12 V DC ao cabo principal.

1.

   (1) Abra o software para Toyota (V26.90 ou superior) e vá através destes menus: Por Tipo All blade Key lost ((8A).

2.

   (2) Selecione ler dados do imobilizador. Ele irá notificar-lhe para se conectar à rede, em seguida, dizer-lhe como se conectar ao veículo.

3.

   (3) Após a ligação adequada ao carro, clique em "OK" e o dispositivo irá extrair os dados do imobilizador.

4.

   (4) Após a leitura dos dados, pode nomear o ficheiro de dados e salvá-lo no Adaptador/cartão para Toyota.

5.

   (5) Desligue o adaptador M822 e volte o veículo ao seu estado original.

6.

   (6) Certifique-se de que o KC100/KC501 está ligado e o KS-1 está pronto, e que o dispositivo ainda está ligado à rede, e clique no menu "Generar chave simulada 8A".e selecione o arquivo de dados que você salvou antes.

7.

   (7) Selecione a posição da chave. Por favor, note que todas as posições têm uma ID dentro dela, mas apenas algumas delas correspondem a uma chave registrada. Normalmente (se não houver chaves que tenham sido apagadas),A posição da chave 1 ou 2 tem uma chave registada no interior.

8.

   (8) Conecte o KC100 ou o KC501 ao dispositivo e coloque o KS-1 dentro da ranhura.

9. (9) Depois de gerar a chave emulada, verifique se a chave emulada pode ser usada. Se não, repita o passo 6-8, e lembre-se de mudar para outra posição da chave.Tire o chip da chave não programadaColoque o KS-1 perto do interruptor de ignição.

10.

    (10) Se a chave pudesse ser usada, vá para a função de programação OBD. Com uma chave mestra emulada, o resto do processo será o mesmo que adicionar uma chave.Sugerimos que verifique o número de chaves registradas primeiro..

11. *Nota: O KS-1 emulado não é mostrado como uma chave registada, por isso não será mostrado nos números de chave.



    (11) Clique em "Adicionar uma chave", verifique o aviso que aparece, coloque o KS-1 perto do interruptor de ignição e insira a nova chave (sem chip) no interruptor de ignição e ligue-a.

12.

    (12) Quando o indicador do imobilizador acender constantemente, desligue a ignição, tire a chave nova, instale o chip dentro da chave nova e insira a chave dentro do interruptor de ignição.Não ligue a ignição..

13.

    (13) Agora, o indicador de imobilização piscará. Espere cerca de 1 minuto, e veja se o indicador dispara. Se o indicador dispara, então a chave foi adicionada, e o processo está concluído.,Por favor, repita o passo 11-13.

14.

    (14) Depois de concluído, verificar novamente os números das chaves e compará-los com os resultados anteriores e verificar se a chave foi registada no veículo.

• > Verifique as imagens no dispositivo ao ligar o adaptador M822 e o módulo EIS/EZS através do cabo para Benz.
• > O emulador IR para Mercedes-Benz deve ser ligado à ranhura do módulo durante o funcionamento.
• > No caso de dispositivos equipados com uma caixa VCI, conecte o adaptador M822 à caixa VCI utilizando o cabo principal e mantenha a caixa VCI ligada ao dispositivo via Bluetooth.Você pode verificar os detalhes de conexão para esses dispositivos no dispositivo.
