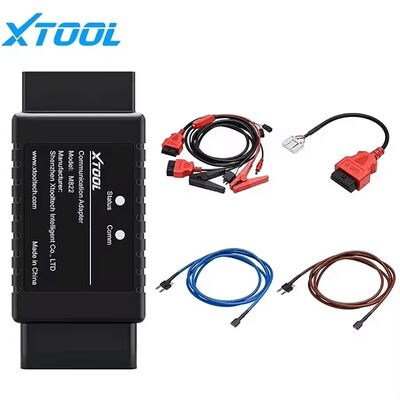

Emulador de Chave XTOOL M822 M821 Para Toyota A8 Para Cabo Benz Programação de Chave Perdida Necessita Trabalhar Com Programador KC501 Para PAD3

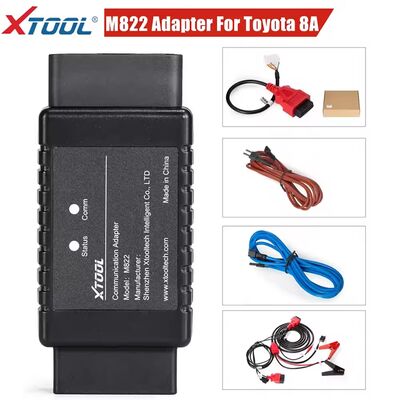

Adaptador XTOOL M822 Programador de Chaves para Toyota 8A/Mercedes-Benz Todas as Chaves Perdidas Funciona com XTOOL X100 PAD3 X100 MAX IK618 IP616 IP819 IP819TP. Com o Adaptador M822 TOYOTA, você pode economizar até 65% do tempo de cálculo no processo, ou evitar ter que conectar e desconectar o emulador de chave centenas de vezes.

• Programação de Todas as Chaves Perdidas para Toyota 8A
• Programação de Chave Inteligente 2014-2019 para TOYOTA 4A/8A
• Sem Pincode
• Adicionar chave/Todas as chaves perdidas
• Não são necessárias chaves especializadas

XTOOL X100 PAD3, X100 PAD3 SE, X100 MAX, D8, D8BT, D9, D9PRO, A80, A80PRO, A80PRO MASTER, IP616, IP819, IP819TP, IK618

• Tablet XTOOL (Exemplo: X100PAD Elite XTOOL X100 PAD3, X100 PAD3 SE, X100 MAX, D8, D8BT, D9, D9PRO, A80, A80PRO, A80PRO MASTER, IP616, IP819, IP819TP, IK618)
• Cabo Principal e Conector OBD2-16
• Adaptador de Comunicação M822
• Chicote Especializado Toyota 8A
• Programador de Chaves KC100
• Emulador de Chave Toyota KS-1
• Conexão de Rede

• 2014~2019
• Para Toyota Levin
• Para Corolla
• Para RAV4
• Para Prado
• Para Land Cruiser
• Para Camry
• Para Highlander
• Para Reiz
• Para Sienna
• Para Hiace
• Para Hilux
• Para Crown Kluger
• Para Aygo com caixa IMMO F3-F4-K6-S6

Observação: Não é compatível com modelos americanos com chaves de lâmina com chip "H". Para esses modelos, use a função Reset IMMO suportada no X100PAD2/X100PAD3/X100PAD3 SE/X100MAX /IK618/D8/D8BT/IP616/IP819/IP819TP/A80/A80 PRO/A80 PRO MASTER/PS90/D9/D9 PRO.

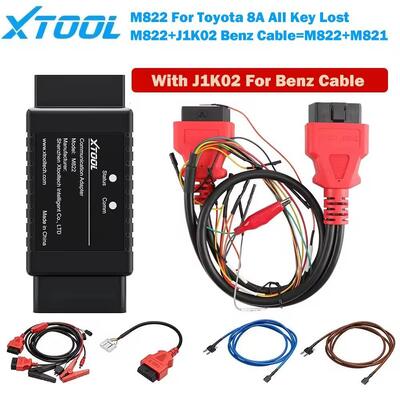

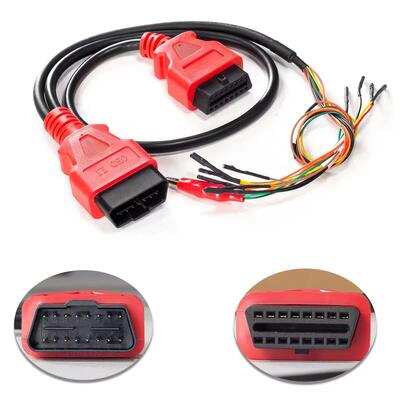

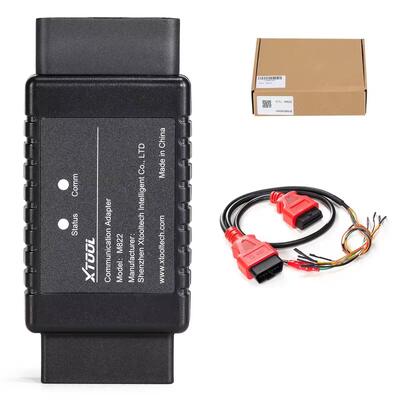

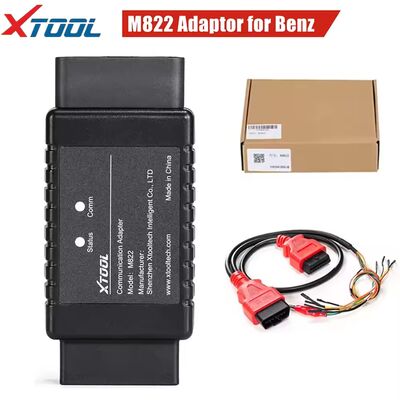

Cabo Benz M822+J1K02 Para Adaptador de Comunicação de Todas as Chaves Perdidas Mercedes-Benz é usado para finalizar e otimizar toda a programação de chaves perdidas para múltiplos módulos Mercedes-Benz.

Observação: O Adaptador M822 precisa ser usado com Dispositivos Avançados de Programação de Chaves XTOOL, por exemplo: X100 Pad3/X100 Max e Programador de Chaves KC501.

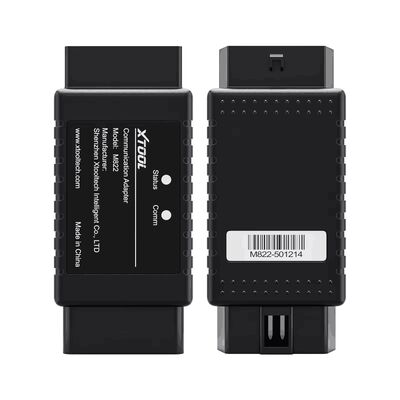

• 1. Porta OBD-16: Usada para conectar ao cabo de comunicação J1Z02_for BENZ ou conectar aos módulos EIS/EZS via cabos DuPont.

  *Cuidado: Não conecte diretamente à porta OBD do carro.

• 2. Luz de Status: Mostra o status de energia do adaptador. Quando as luzes vermelhas estão acesas, indica que a energia está ligada.

• 3. Luz de Comunicação: Mostra o status de comunicação do adaptador. Quando as luzes azuis estão acesas, indica que o adaptador está se comunicando com o tablet.

• 4. Porta DB15: Usada para conectar ao cabo principal dos tablets XTOOL.

  *Observação: Antes de conectar ao adaptador M822, desconecte o conector OBD2-16 do cabo principal.

• 1. Conecte o KC100/KC501 ao dispositivo via USB e prepare um KS-1
• 2. Conecte o dispositivo (ou caixa VCI) ao Adaptador M822 usando o cabo principal.
• 3. Conecte o cabo Toyota ao carro usando a porta OBD.
• 4. Retire o clipe da bateria do carro e use o clipe da bateria para conectar o cabo à bateria.
• 5. Retire o fusível da caixa de fusíveis e conecte o cabo nele.
• 6. Encontre a porta macho DC 12V do cabo Toyota e conecte-a à porta fêmea DC 12V do cabo principal.

Observação: Para modelos diferentes, o método de conexão pode não ser o mesmo. Às vezes, um cabo de extensão é necessário e o fusível pode ser diferente. Verifique os tablets XTOOL para o diagrama de fiação detalhado ao conectar ao veículo e à caixa de fusíveis.

• 1. Conecte o KC100/KC501 ao dispositivo via USB e prepare um KS-1
• 2. Conecte o imobilizador ao cabo de bancada Toyota.
• 3. Conecte o cabo principal e o cabo de bancada Toyota através do adaptador M822.
• 4. Conecte o adaptador DC 12V ao cabo principal.

1.

   (1) Abra o software para Toyota (V26.90 ou superior) e navegue pelos menus: Por Tipo – Todas as chaves de lâmina perdidas (8A). Em seguida, este menu aparecerá.

2.

   (2) Selecione Ler dados do imobilizador. Ele o notificará para se conectar à rede e, em seguida, informará como se conectar ao veículo. Verifique o "Diagrama de Fiação" para o método de conexão detalhado.

3.

   (3) Após conectar corretamente ao carro, clique em "OK" e o dispositivo extrairá os dados do imobilizador. Isso levará no máximo 3 minutos, portanto, aguarde pacientemente.

4.

   (4) Após a leitura dos dados, você pode nomear o arquivo de dados e salvá-lo na pasta/Adaptador para Toyota.

5.

   (5) Agora, desconecte o Adaptador M822 e retorne o veículo ao seu estado original.

6.

   (6) Certifique-se de que o KC100/KC501 esteja conectado e o KS-1 esteja pronto, e que o dispositivo ainda esteja conectado à rede, em seguida, clique no menu "Gerar chave simulada 8A" e selecione o arquivo de dados que você salvou anteriormente.

7.

   (7) Selecione a posição da chave. Observe que todas as posições têm um ID dentro delas, mas apenas algumas delas correspondem a uma chave registrada. Normalmente (se nenhuma chave tiver sido apagada), a posição da chave 1 ou 2 terá uma chave registrada dentro.

8.

   (8) Conecte o KC100 ou KC501 ao dispositivo e coloque o KS-1 no slot. A chave mestra simulada será gerada.

9. (9) Após gerar a chave simulada, verifique se a chave simulada pode ser usada. Se não, repita os passos 6-8 e lembre-se de mudar para outra posição de chave. Para verificar a chave simulada, retire o chip da chave não programada, aproxime o KS-1 da ignição.

10.

    (10) Se a chave puder ser usada, vá para a "Função de programação OBD". Com uma chave mestra simulada, o restante do processo será o mesmo que adicionar uma chave. Sugerimos verificar o número de chaves registradas primeiro.

11. *Observação: O KS-1 que é simulado não é exibido como uma chave registrada, portanto, não será mostrado nos números de chaves.



    (11) Clique em "Adicionar uma chave", verifique o aviso que aparece, aproxime o KS-1 da ignição e insira a nova chave (sem chip) na ignição e ligue-a.

12.

    (12) Quando o indicador do imobilizador acender constantemente, desligue a ignição, retire a nova chave, instale o chip dentro da nova chave, insira a chave na ignição. Não ligue a ignição.

13.

    (13) Agora o indicador do imobilizador piscará. Aguarde cerca de 1 minuto e veja se o indicador apaga. Se o indicador apagar, a chave foi adicionada e o processo está concluído. Caso contrário, repita os passos 11-13.

14.

    (14) Após concluir, verifique novamente o número de chaves e compare com os resultados anteriores, e veja se a chave foi registrada no veículo.

• > Verifique as imagens no dispositivo ao conectar o Adaptador M822 e o módulo EIS/EZS através do cabo para Benz.
• > O emulador IR para Mercedes-Benz deve ser conectado ao slot do módulo durante a operação.
• > Para dispositivos que vêm com uma caixa VCI, conecte o Adaptador M822 à caixa VCI usando o cabo principal e mantenha a caixa VCI conectada ao dispositivo via Bluetooth. Você pode verificar os detalhes de conexão para esses dispositivos no dispositivo.
