Adaptador XTOOL M821 M822 Mercedes-Benz Funciona com Programador de Chaves KC501/X100 Pad3/X100 Max Para Mercedes-Benz Todas as Chaves Perdidas

Descrição do produto

XTOOL M821 M822 Adaptador Trabalho com KC501/X100 Pad3/X100 Max Key Programmer Para Mercedes-Benz Todas as Chaves Perdidas

XTOOL M821 M822 Adaptador de comunicação perdido de todas as chaves do Mercedes-Benz é usado para finalizar e otimizar toda a programação perdida de chaves para vários módulos do Mercedes-Benz.você pode economizar até 65% do tempo de cálculo no processo, ou poupa-lo de conectar o emulador de chaves para dentro e para fora por centenas de vezes.

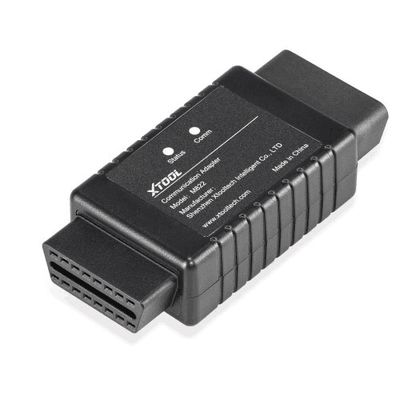

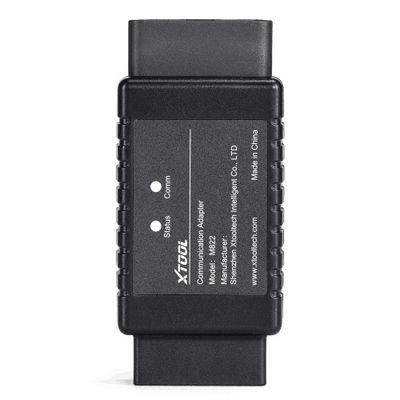

Características do adaptador XTOOL M821

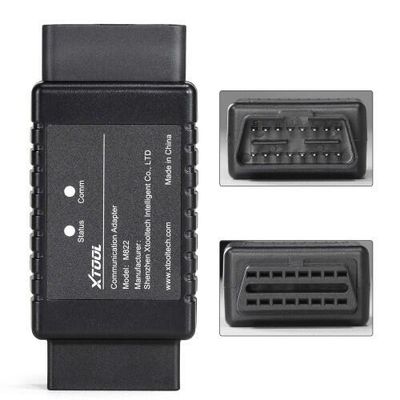

1. Porta OBD-16: Usada para ligar ao cabo de comunicação J1Z02_BENZ ou ligar aos módulos EIS/EZS através de cabos DuPont.
Atenção: não se conecte diretamente à porta OBD do carro.
2. Luz de estado: mostra o estado de energia do adaptador. Quando as luzes vermelhas estão ligadas, isso indica que a energia está ligada.
3. Comm Light: mostra o estado de comunicação do adaptador. Quando as luzes azuis estão ligadas, isso indica que o adaptador está se comunicando com o tablet.
4. Porta DB15: Usada para ligar ao cabo principal dos tablets XTOOL.
Nota: Antes de ligar ao adaptador M821, desligar o conector OBD2-16 do cabo principal.

Aviso:
1Preciso de trabalhar com o XTOOL.KC501,PAD3,PAD3 SE
2Por favor, primeiro atualize o seu software de programação da Mercedes-Benz Key para a versão mais recente 27.10
3. Mercedes-Benz todas as funções de programação de chave perdida devem ser feitas online. Por favor, certifique-se de que está ligado a uma rede de mesa durante o processamento.



Método de ligação do adaptador XTOOL M821

1Conecte o KC501 ao dispositivo via USB.
2Conecte o emulador Mercedes-Benz IR ao KC501.
3Desconecte o conector OBD2 do cabo principal e conecte o dispositivo (ou a caixa VCI) ao adaptador M821 usando o cabo principal.
4Conecte a fonte de alimentação de 12 V ao cabo principal.
5. Conecte o módulo EIS/EZS com o adaptador M821 usando o cabo J1K02_BENZ. Verifique o dispositivo para obter os detalhes da ligação.
Nota: Verifique as imagens do dispositivo ao ligar o adaptador M821 e o módulo EIS/EZS através de um cabo J1K02_BENZ.
Nota: O emulador IR Mercedes-Benz deve ser ligado à ranhura do módulo durante o funcionamento.
Observação: Para dispositivos equipados com uma caixa VCI, conecte o adaptador M821 à caixa VCI utilizando o cabo principal e mantenha a caixa VCI ligada ao dispositivo via Bluetooth.
Pode verificar os detalhes de ligação para esses dispositivos no dispositivo.

Modulos EIS de suporte ao adaptador XTOOL M821

W164 ((OLD) W166 W204 W212 ((NEW)
W164 ((NEW) W216 W221 W211

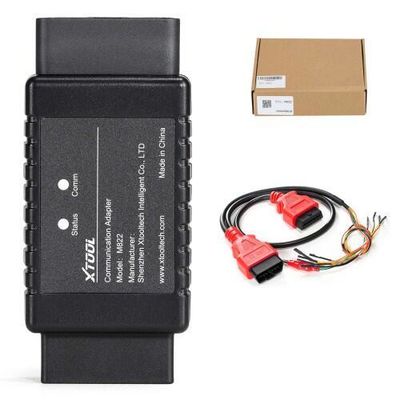

Lista de embalagens:

1pc x Adaptador Mercedes-Benz AKL

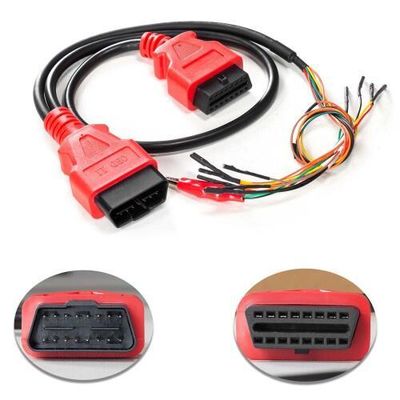

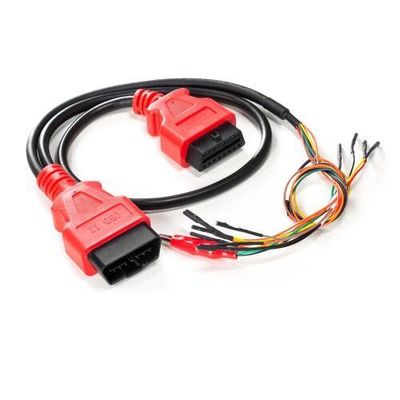

1pc x J1K02_BENZ Armadilha de fio
1pc x M821 Guia rápido
