XTOOL M822 Adaptador de Programação de Chaves para Toyota 8A e Mercedes-Benz Todas as Chaves Perdidas Funciona com XTOOL X100 PAD3 X100 MAX e KC501 Programador

Descrição do Produto

Programador de Chaves Adaptador XTOOL M822 Para Toyota 8A/Mercedes-Benz Perda de Todas as Chaves Funciona Com XTOOL X100 PAD3 X100 MAX IK618 IP616 IP819 IP819TP

Com M822 TOYOTA Adaptador, você pode economizar até 65% do tempo de cálculo no processo, ou evitar que você conecte e desconecte o emulador de chave centenas de vezes.

Ferramentas que você precisa:

Tablet XTOOL (Tome X100PAD Elite como exemplo XTOOL X100 PAD3, X100 PAD3 SE, X100 MAX, D8, D8BT, D9, D9PRO, A80, A80PRO, A80PRO MASTER, IP616, IP819, IP819TP, IK618)

Cabo Principal e Conector OBD2-16

Adaptador de Comunicação M822

Chicote de Fios Especializado Toyota 8A

Programador de Chaves KC100

Emulador de Chave KS-1 Toyota

Conexão de Rede

Modelos Suportados:

2014~2019

Para Toyota Levin
Para Corolla
Para RAV4
Para Prado
Para Land Cruiser
Para Camry
Para Highlander
Para Reiz
Para Sienna
Para Hiace
Para Hilux
Para Crown Kluger
Para Aygo com caixa IMMO F3-F4-K6-S6

Observação:Isso não é compatível com modelos americanos com chaves de lâmina com chip “H”. Para esses modelos, use a função Reset IMMO que é suportada no X100PAD3/X100PAD Elite/X100MAX.

Método de Conexão

Conectar VIA OBD:

Conecte KC100/KC501 ao dispositivo via USB e prepare um KS-1
Conecte o dispositivo (ou caixa VCI) ao Adaptador M822 usando o cabo principal.
Conecte o cabo Toyota ao carro usando a porta OBD.
Retire o grampo da bateria do carro e use o grampo da bateria para conectar o cabo à bateria.
Retire o fusível da caixa de fusíveis e conecte o cabo a ele.
Encontre a porta macho de 12V DC no cabo Toyota e conecte-a à porta fêmea de 12V DC no cabo principal.

Observação:

Para diferentes modelos, o método de conexão pode não ser o mesmo. Às vezes, um cabo de extensão é necessário e o fusível pode ser diferente. Verifique os tablets XTOOL para obter o diagrama de fiação detalhado ao conectar ao veículo e à caixa de fusíveis.

Conectar em bancada:

Conecte KC100/KC501 ao dispositivo via USB e prepare um KS-1
Conecte o imobilizador ao cabo de bancada Toyota.
Conecte o cabo principal e o cabo de bancada Toyota via adaptador M822.
Conecte o adaptador de 12V DC ao cabo principal.

Como fazer todas as chaves perdidas para Toyota 8A com M822:

1. Abra o software Toyota (V26.90 ou superior) e passe por estes menus: Por Tipo – Todas as chaves de lâmina perdidas (8A). Depois disso, este menu aparecerá.
2. Selecione Ler dados do imobilizador. Ele irá avisá-lo para conectar à rede e, em seguida, informará como conectar ao veículo. Verifique o “Diagrama de fiação” para obter o método de conexão detalhado.
3. Depois de conectado ao carro corretamente, clique em “OK” e o dispositivo extrairá os dados do imobilizador. Isso levará no máximo 3 minutos, portanto, aguarde pacientemente.
4. Depois que os dados forem lidos, você pode nomear o arquivo de dados e salvá-lo na pasta Adapter/Toyota.
5. Agora, desconecte o Adaptador M822 e volte o veículo ao seu estado original.
6. Certifique-se de que o KC100/KC501 esteja conectado e o KS-1 esteja pronto, e o dispositivo ainda esteja conectado à rede, em seguida, clique no menu “Gerar chave simulada 8A” e selecione o arquivo de dados que você salvou antes.
7. Selecione a posição da chave. Observe que todas as posições têm um ID dentro, mas apenas algumas delas correspondem a uma chave registrada. Normalmente (se não houver chaves que foram apagadas), a posição da chave 1 ou 2 tem uma chave registrada dentro.
8. Conecte o KC100 ou KC501 ao dispositivo e coloque o KS-1 dentro do slot. A chave mestre secundária emulada será gerada.
9. Depois de gerar a chave emulada, verifique se a chave emulada pode ser usada. Caso contrário, repita a etapa 6-8 e lembre-se de mudar para outra posição da chave. Para verificar a chave emulada, retire o chip da chave não programada, coloque o KS-1 perto da chave de ignição, insira a chave e veja se o carro pode ser ligado. A luz indicadora do imobilizador também se apagará.
10. Se a chave puder ser usada, vá para a “função de programação OBD”. Com uma chave mestre secundária emulada, o restante do processo será o mesmo que adicionar uma chave. Sugerimos verificar o número de chaves registradas primeiro.
Observação: O KS-1 que emulou não é mostrado como uma chave registrada, portanto, não será exibido nos números das chaves.
11. Clique em “Adicionar uma chave”, verifique o aviso que aparece, em seguida, coloque o KS-1 perto da chave de ignição e insira a nova chave (sem chip) na chave de ignição e ligue-a.
12. Quando a luz indicadora do imobilizador acender constantemente, desligue a ignição, retire a nova chave, instale o chip dentro da nova chave, insira a chave na chave de ignição. Não ligue a ignição.
13. Agora, o indicador do imobilizador piscará. Aguarde cerca de 1 minuto e veja se o indicador se apaga. Se o indicador se apagar, a chave foi adicionada e o processo foi concluído. Caso contrário, repita a etapa 11-13.
14. Depois de concluído, verifique os números das chaves novamente e compare com os resultados anteriores e veja se a chave foi registrada no veículo.

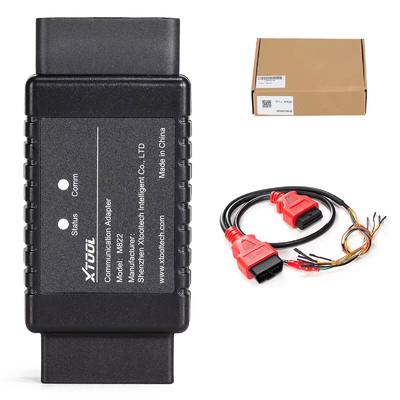

Lista de Pacotes:

1pc x XTOOL M822 TOYOTA Adaptador
